Замена вентилятора Dell Inspiron 17-3721

Используйте пластиковый инструмент для открытия или металлическую лопатку, чтобы поддеть защёлки в верхней части клавиатуры.

После отведения защёлок аккуратно вытяните клавиатуру из корпуса ноутбука.

Будьте осторожны при поддевании защёлок и подъёме клавиатуры: пластик и гибкая плёнка клавиатуры легко ломаются.

Когда клавиатура приподнята, найдите фиксационный язычок.

С помощью пластикового инструмента для открытия или пальца поднимите язычок, чтобы он открылся.

После открытия язычка гибкую плёнку клавиатуры можно вынуть.

Удалите четыре винта PH1 длиной 6 мм под клавиатурой.

Аккуратно снимите панель, поддевая её пластиковыми инструментами и руками.

Удалите винт PH1 длиной 4 мм, крепящий оптический привод.

Сдвиньте привод рукой и выдвиньте его из корпуса устройства.

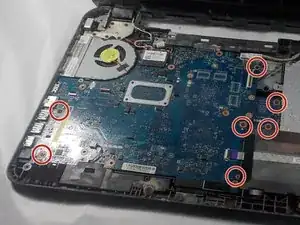

Удалите семь винтов PH1 длиной 6 мм, крепящих материнскую плату.

На вашей материнской плате количество винтов может отличаться, так как модели ноутбуков различаются.

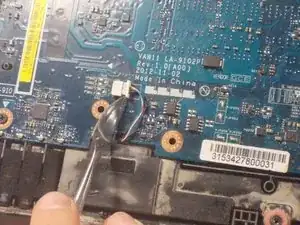

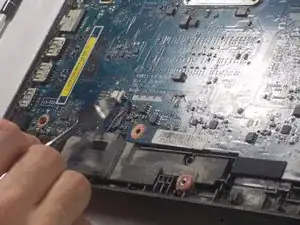

Нижний левый угол материнской платы: отключите провод динамика, отжав или потянув его от белого разъёма.

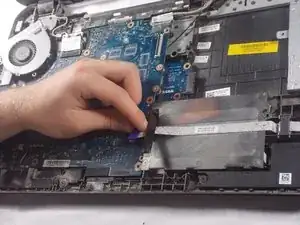

В нижнем правом углу материнской платы отогните чёрную защёлку и осторожно выньте ленточный кабель, аккуратно потянув его наружу.

Ленточные кабели очень хрупкие и легко рвутся. Обращайтесь аккуратно.

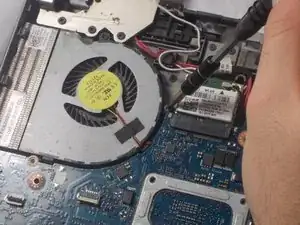

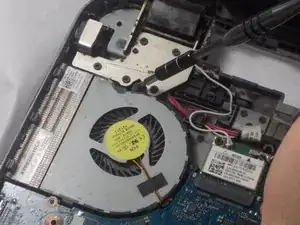

Удалите винт PH1 длиной 4 мм справа от вентилятора.

Удалите винт PH1 длиной 4 мм сверху вентилятора.

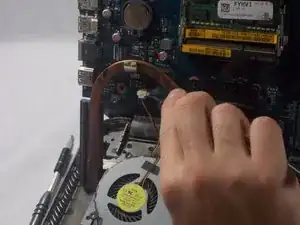

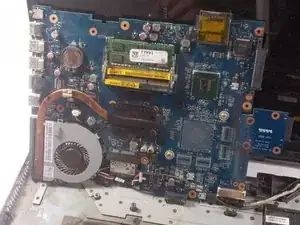

Снимите материнскую плату с разъёмов USB слева, сначала сдвинув плату вправо, затем откиньте её к экрану.

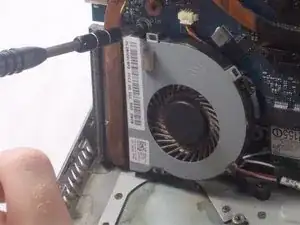

В нижнем левом углу снимите винт PH1 длиной 4 мм над вентилятором.

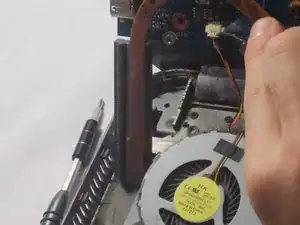

Отключите провод вентилятора, потянув или отжав белый разъём от белой коробки.
