Замена привода DVD в Sony Vaio PCG-981L

Части ноутбука, которые будут упоминаться в этом руководстве, перечислены ниже.

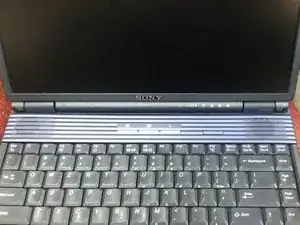

Панель питания показана на первом фото.

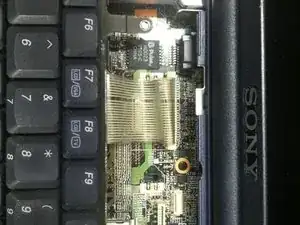

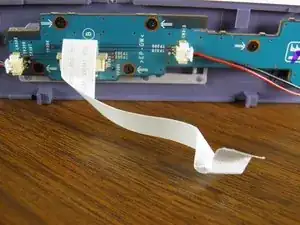

Лента панели питания расположена на обратной стороне панели питания. Это белая лента на втором фото.

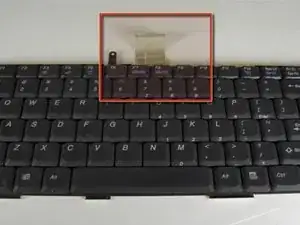

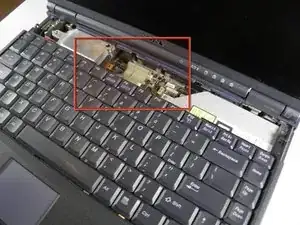

Клавиатура и лента клавиатуры находятся в области, выделенной красной рамкой на третьем фото.

Оставляйте ноутбук на столе, чтобы избежать падения и возникновения необратимых повреждений.

Откройте ноутбук.

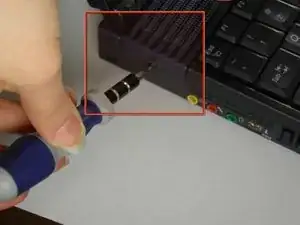

Используя отвёртку с крестообразным шлицем, снимите винт панели питания, расположенный с левой стороны ноутбука. На фото место расположения винта выделено красной рамкой.

Снимите панель питания, сдвинув её вправо и аккуратно подняв вверх.

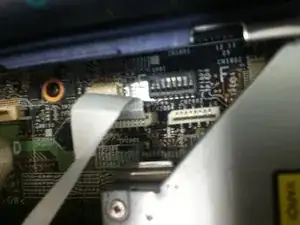

Аккуратно отсоедините ленту панели питания от материнской платы, вынув её из пластикового разъёма, при этом оставив подсоединённой к панели питания.

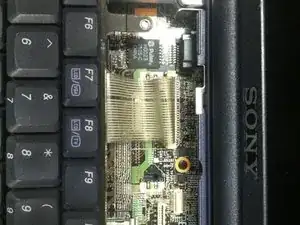

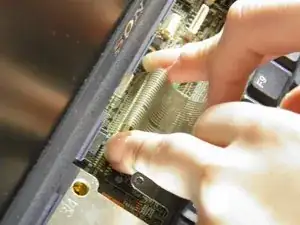

Отключите ленточный кабель клавиатуры от материнской платы.

Поднимите верхнюю защёлку пластикового разъёма. После поднятия защёлки вытяните ленточный кабель наружу и извлеките клавиатуру.

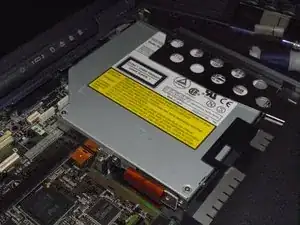

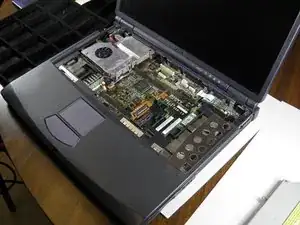

На третьем фото показан привод DVD после снятия панели питания и лотка клавиатуры.

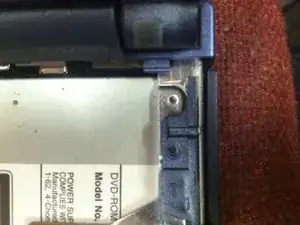

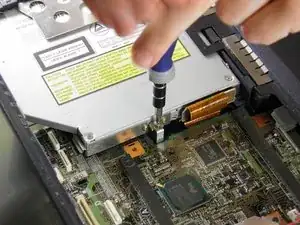

Снимите первый винт с привода DVD с помощью отвёртки с крестообразным шлицем. Местоположение винта указано на первом фото.

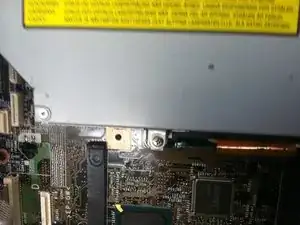

Снимите второй винт с привода DVD с помощью отвёртки с крестообразным шлицем. Местоположение винта указано на втором фото.

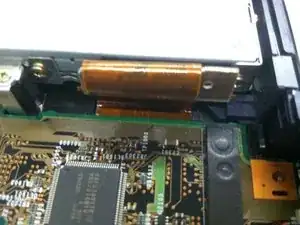

Аккуратно отключите ленточный кабель от привода DVD. Вытяните жёсткую часть кабеля прямо назад от привода DVD.

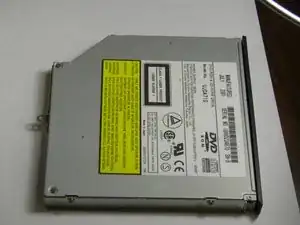

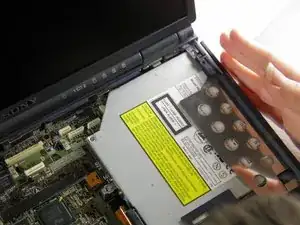

Извлеките привод DVD из ноутбука, аккуратно выдвинув его с внешней стороны ноутбука.

Поздравляем! Вы успешно сняли привод DVD. Теперь можно установить новый привод DVD.

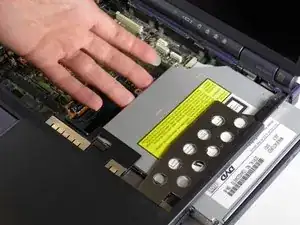

Аккуратно вставьте привод DVD в ноутбук. Если привод застревает при вставке, слегка нажмите вниз на металлический отсек под приводом, чтобы обеспечить его продвижение.

Подключите ленточный кабель к приводу DVD.

Установите оба винта привода DVD. За ориентиром обратитесь к третьему фото.

Подключите ленточный кабель клавиатуры к материнской плате, вставив кабель в пластиковый разъём, затем опустите верхнюю защёлку, чтобы зафиксировать его, после чего верните клавиатуру на место.

Подключите ленточный кабель панели питания к материнской плате, затем вставьте панель питания на место.

Установите винт боковой панели питания.

Поздравляем! Установка завершена!
