Замена оптического привода Sony Vaio PCG-F360

Уложите ноутбук экраном вниз, как показано.

В этом положении корпус батареи будет находиться с правой стороны.

Поднимите панель вверх, затем вытащите её, чтобы получить доступ к батарее.

Используйте выемки, чтобы вытянуть старую батарею.

Батарея теперь снята, можно переходить к демонтажу других компонентов.

Слева на корпусе, рядом с приёмником инфракрасного пульта, находятся два винта (см. изображение). Удалите их отверткой Phillips #00.

Сдвиньте панель динамиков влево, затем аккуратно переверните её на клавиатуру.

Не тяните панель динамиков от компьютера — она всё ещё подключена!

На внутренней стороне панели динамиков, с помощью лопатки, сдвиньте бежевую защёлку в направлении шлейфа. Она сдвинется лишь немного.

Аккуратно извлеките шлейф, потянув за него — сопротивление должно быть минимальным или отсутствовать.

Теперь панель динамиков можно отложить в сторону.

Удалите металлический винт, расположенный в красном круге.

Потяните за зелёную ленту — клавиатура должна легко отойти.

Снимите три винта вокруг вентилятора.

Снимите защитный кожух, который вы только что открутили.

Осторожно переверните тепловую трубку и металлическую пластину, присоединённую к ней.

Удалите три винта с крышки тепловой трубки.

Осторожно снимите крышку.

С помощью лопатки подденьте шлейф, подключенный к оптическому приводу.

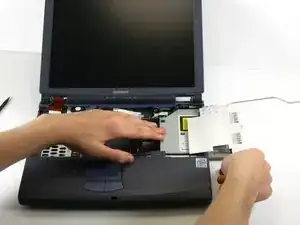

Выдвиньте оптический привод из корпуса.
