Замена дисплея Sony Vaio PCG-F360

Положите ноутбук экраном вниз, как показано.

В этом положении отсека для батареи будет находиться с правой стороны.

Поднимите панель вверх, затем выведите её наружу, чтобы получить доступ к батарее.

Используйте выемки, чтобы вытащить старую батарею.

Батарея извлечена — теперь можно переходить к демонтажу других компонентов.

Слева на корпусе возле приёмника ИК-пульта находятся два винта (см. изображение). Снимите их с помощью крестовой отвёртки Phillips #00.

Сдвиньте панель динамиков влево, затем аккуратно переверните её на клавиатуру.

Не тяните панель динамиков полностью — она ещё подключена!

На внутренней стороне панели динамиков с помощью лопатки нажмите бежевую защёлку в направлении шлейфа. Она должна сдвинуться лишь немного.

Удалите шлейф, осторожно потянув за него — сопротивление должно быть минимальным или отсутствовать.

Теперь панель динамиков можно отложить в сторону.

Выверните металлический винт, расположенный в красном круге.

Потяните за зелёную ленту — клавиатура должна легко освободиться.

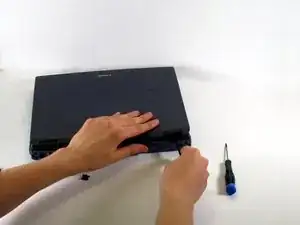

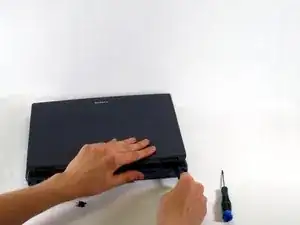

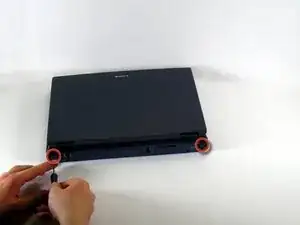

Снимите шесть винтов вдоль петель (по три с каждой стороны).

С помощью лопатки прокрутите и подденьте накладки петель, пока они не отщелкнутся, затем снимите их.

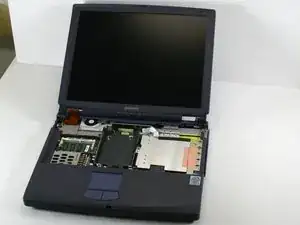

Откройте крышку ноутбука лицевой стороной к себе, чтобы устройство выглядело так.

Поскольку вы снимаете винты с петли, будьте особенно осторожны, чтобы не повредить петлю или экран при открытии. Делайте это медленно и следите, чтобы дисплей не выпал.

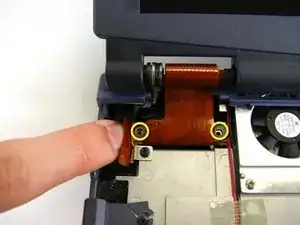

Удалите два винта, фиксирующие шлейф (на фото показано без винтов).

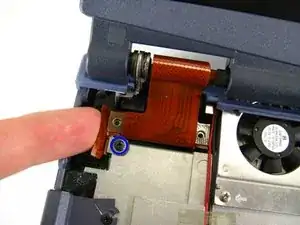

Выверните чёрный винт с помощью крестовой отвёртки.

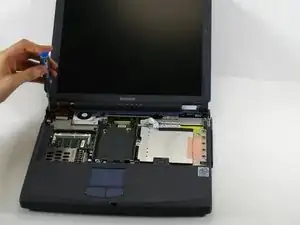

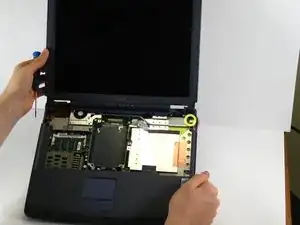

Держите нижнюю правую часть дисплея и выверните винт в верхнем правом углу.

Аккуратно отожмите шлейф от разъёма и поднимите его вверх.

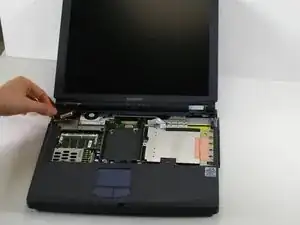

Выверните винт в верхнем левом углу, который соединяет рамку дисплея с корпусом ноутбука.

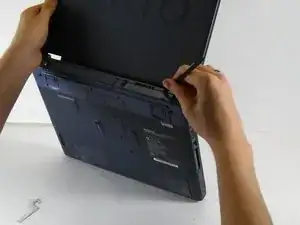

Наклоните дисплей назад. Захватите дисплей за основание, чтобы уменьшить крутящий момент.

С помощью лопатки подденьте верхнюю часть задней панели, надавливая на защёлки, расположенные вдоль её длины.

Этот шаг особенно сложен при сборке, так как пластик должен быть идеально выровнен, иначе он не защёлкнется. Если он не защёлкивается корректно, экран не встанет на место.

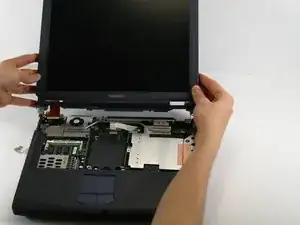

Осторожно поднимите дисплей и извлеките его из корпуса.
