Замена вентилятора Sony VAIO PCG-933A

Переверните ноутбук так, чтобы верхняя часть лежала на ровной поверхности.

Если вы смотрите на днище ноутбука, аккумулятор находится в передней правой части ноутбука; с противоположной стороны от привода гибких дисков.

Как показано стрелкой, сдвиньте пластиковую крышку вверх, затем потяните наружу и вниз.

Теперь вы сможете вытащить аккумулятор.

Снимите четыре винта длиной 16 мм, расположенные по краю ноутбука, используя отвертку Phillips #0.

Снимите винт 4 мм на правой задней стороне ноутбука рядом с аудиопортами с помощью отвертки Phillips #0.

Это освободит решётку динамика.

Переверните компьютер так, чтобы клавиатура была сверху.

Сдвиньте синюю решётку динамика (расположенную над клавиатурой) вправо и аккуратно потяните вверх. Решётка останется соединённой белой электрической планкой.

Осторожно вытяните белую электрическую планку. После этого решётка динамика будет снята.

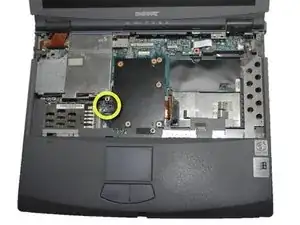

Снимите винт 4 мм в центре с помощью крестовой отвертки.

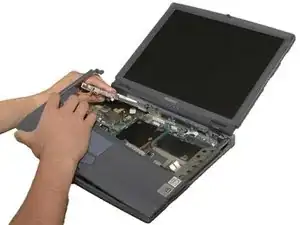

Аккуратно и медленно потяните зелёную планку прямо вверх (от корпуса ноутбука), чтобы отсоединить её. Не тяните слишком сильно, чтобы не сломать.

Теперь клавиатура может быть снята.

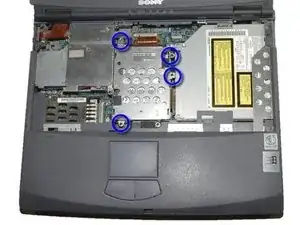

Снимите четыре винта Phillips 4 мм вокруг жёсткого диска.

ВНИМАНИЕ: DVD-привод теперь тоже расшатан

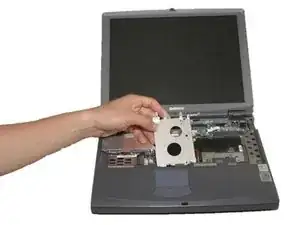

Осторожно поднимите корзину жёсткого диска.

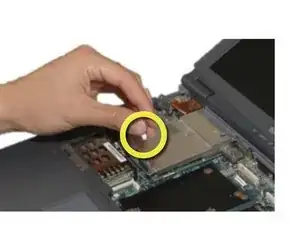

Аккуратно отсоедините медную планку, чтобы вытащить жёсткий диск.

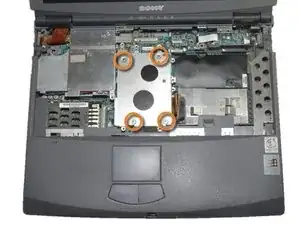

После удаления жёсткого диска открутите четыре латунных винта 6 мм с крестообразной шлицем под корзиной жёсткого диска.

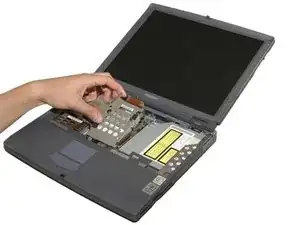

Это позволит вам снять крепление жёсткого диска.

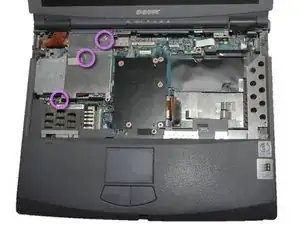

Снимите три латунных винта 6 мм с крестообразной шлицем, удерживающие кожух вентилятора.

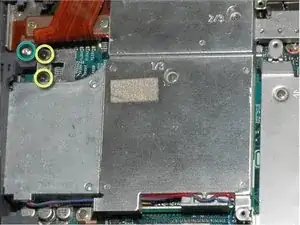

Снимите два чёрных винта Phillips 4 мм, показанные здесь.

Снимите серебряный винт 18 мм с крестообразной шлицем, показанный здесь.

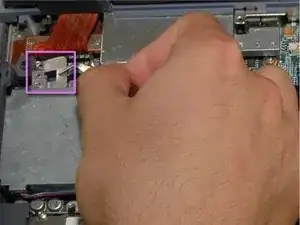

Теперь снимите серебряную защёлку.

Отсоедините синие и красные проводки питания вентилятора.

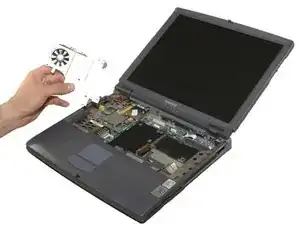

Осторожно потяните вверх и наружу металлический радиатор и кронштейн вентилятора.

Теперь вентилятор можно очистить или заменить.
