Замена привода CD/DVD в Sony Vaio PCG-F420

Аккумулятор расположен с левой стороны ноутбука, как показано красным кружком.

Убедитесь, что ноутбук отключен от сети и полностью выключен.

Извлеките аккумулятор, выполнив следующие действия.

Сдвиньте пластиковую крышку вниз (указание — стрелка на крышке), затем откиньте её вверх, чтобы открыть отсек аккумулятора.

Аккумулятор можно извлечь, потянув его на себя.

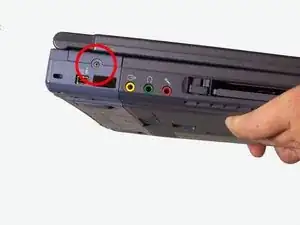

Используйте крестовую отвёртку №00, чтобы вывернуть маленький винт против часовой стрелки. Этот винт крепит разъёмы для аудио- и видеоустройств с левой стороны ноутбука.

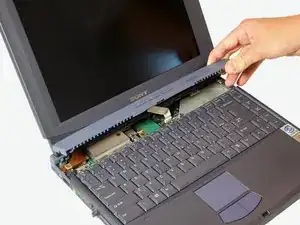

Откройте крышку между клавиатурой и экраном.

Аккуратно сдвиньте её вправо и приподнимите вверх.

Действуйте осторожно, чтобы не приложить чрезмерное усилие, поскольку под крышкой находятся провода.

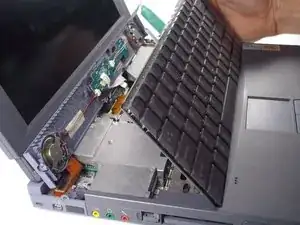

Не тяните клавиатуру слишком сильно, так как она всё ещё соединена проводами, с которыми мы будем работать на следующем шаге.

Поднимите крышку и наклоните её к дисплею, чтобы она не мешала в дальнейшем.

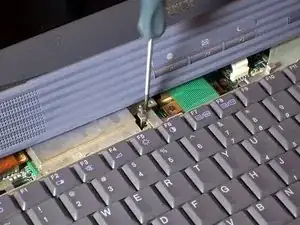

Выкрутите маленький винт над клавишей F6 на клавиатуре. Поместите винт в контейнер, чтобы не потерять его.

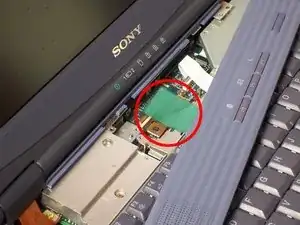

Найдите зелёный ленточный кабель, указанный на изображении красным кружком. Этот кабель соединяет клавиатуру с материнской платой.

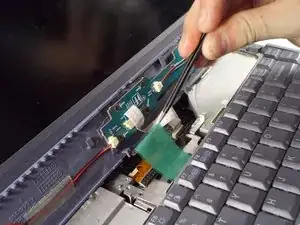

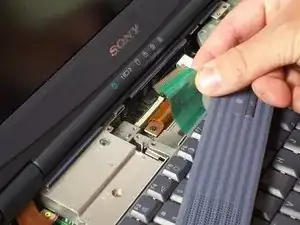

Аккуратно отключите ленточный кабель с помощью пинцета.

Поднимите белую перемычку рядом с разъёмом на материнской плате и слегка приподнимите кабель, чтобы освободить его.

Теперь потяните за ленточный кабель — он полностью отсоединится от материнской платы.

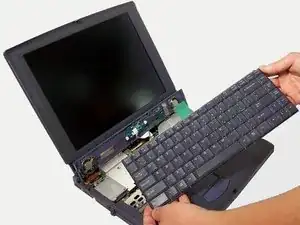

Клавиатура теперь полностью отключена — можно приступать к ремонту или замене.

Клавиатура теперь безопасно отсоединена. Можно проводить необходимый ремонт или замену.

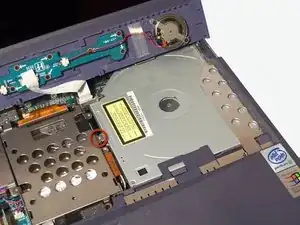

После снятия клавиатуры выверните (с помощью крестовой отвёртки №00) обведённый винт, который крепит привод CD/DVD.

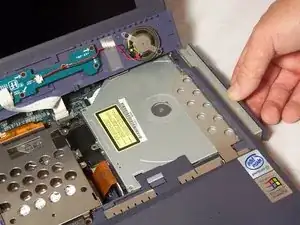

После выкручивания винта аккуратно выдвиньте привод CD/DVD немного наружу из основного корпуса компьютера, как показано. Будьте осторожны, чтобы не повредить шлейф.

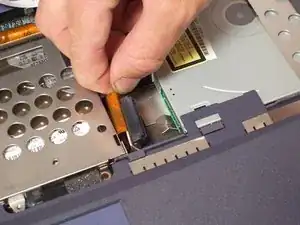

Аккуратно отсоедините шлейф от привода CD/DVD. По возможности используйте пальцы, а если необходимо — пинцет. Следите, чтобы не погнуться контакты разъёма.

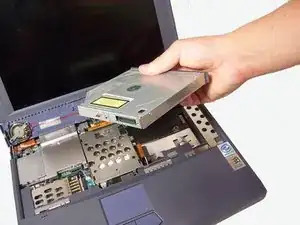

После отключения шлейфа полностью выдвиньте привод CD/DVD из компьютера. Теперь можно провести ремонт или замену привода.
