Замена дисплея Sony Vaio PCG-F420

Батарея расположена с левой стороны ноутбука, как показано красным кругом.

Убедитесь, что ноутбук отключён и полностью выключен.

Снимите батарею, выполнив следующие действия.

Оттяните пластиковую крышку вниз (указано стрелкой на крышке), затем откиньте её вверх, чтобы открыть отсек для батареи.

Теперь батарею можно вынуть, потянув за неё.

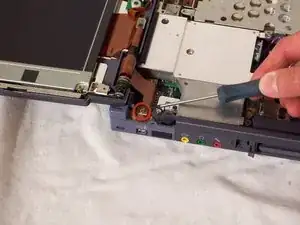

Используйте отвёртку Philips #00, чтобы против часовой стрелки отвинтить маленький винт. Этот винт крепит аудио/видео разъёмы на левой стороне ноутбука.

Разблокируйте крышку между клавиатурой и экраном.

Осторожно сдвиньте её вправо и приподнимите.

Действуйте осторожно, чтобы не применить чрезмерную силу, так как к крышке подключены провода.

Не тяните клавиатуру слишком сильно, она остаётся подключённой к проводам, с которыми мы разберёмся на следующем шаге.

Поднимите крышку и оперев её о дисплей, отведите в сторону для дальнейшей работы.

Снимите маленький винт над клавишей F6 на клавиатуре. Поместите винт в контейнер, чтобы не потерять его.

Найдите зелёную плоскую шлейфовую ленту, как показано на изображении красным кругом. Она соединяет клавиатуру с материнской платой.

Осторожно отсоедините шлейфовую ленту с помощью пинцета.

Поднимите белую зажимную планку рядом с разъёмом на материнской плате и аккуратно приподнимите ленту, чтобы извлечь её из разъёма.

Теперь потяните за шлейфовую ленту — она отсоединится от материнской платы.

Клавиатура теперь безопасно отключена, что позволяет выполнить необходимые ремонтные или восстановительные работы.

Клавиатура теперь безопасно отключена. Можно выполнять необходимые ремонтные работы или замену.

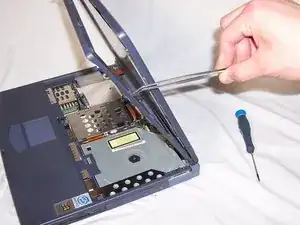

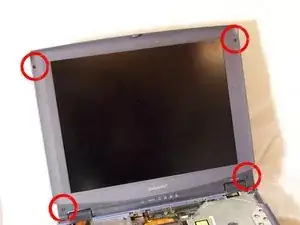

С помощью пинцета снимите резиновые заглушки с четырёх винтов в углах возле дисплея.

Отвёрткой выкрутите четыре винта, крепящие переднюю рамку к сборке дисплея, как показано на изображении.

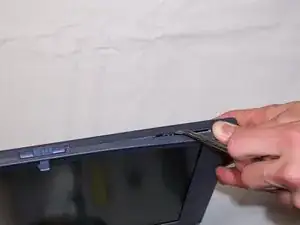

Используя лопатку или другой плоский инструмент, подденьте переднюю рамку, отделяя её от сборки дисплея.

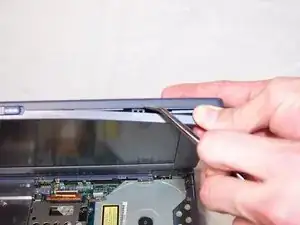

Осторожно прикладывайте усилие, устанавливая лопатку на шов между передней и задней рамками.

Крепёжные защёлки начнут отсоединяться.

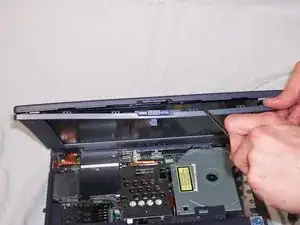

Всего 14 защёлок удерживают обе рамки вместе. Будьте осторожны при их отщёлывывании. После снятия всех защёлок рамка отщёлкнется с дисплейной панели.

Снимите все 14 защёлок и положите их в безопасное место.

После удаления всех 14 защёлок рамка может быть снята.

Найдите и отвинтите четыре золотистых винта Philips, которыми дисплей прикреплён к задней рамке сборки дисплея.

Не спешите снимать дисплей полностью — к нему всё ещё подключены кабели.

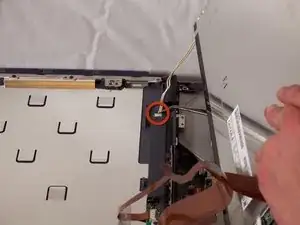

Найдите разъём для шлейфовой ленты и двухконтактный кабель подсветки. Это важные соединения дисплея.

Аккуратно, но уверенно захватите шлейфовую ленту около места её подключения.

Ровным, постоянным усилием вытяните шлейф из разъёма. Не прилагайте чрезмерную силу.

Аналогично отсоедините двухконтактный кабель подсветки мягким и контролируемым движением. Убедитесь, что оба кабеля отсоединены надёжно, чтобы избежать повреждений при снятии.
