Замена вентилятора процессора Sony Vaio Pro 13

Снимите крышку разъёма для удлинённого аккумулятора. Используйте ноготь или пластиковый монтажный инструмент, чтобы снять её.

Снимите две резиновые ножки на задней части компьютера — их можно удалить так же.

Отверните четыре винта Philips #00 длиной 5,6 мм, расположенные в верхней части компьютера.

Отверните восемь винтов Philips #00 длиной 3,6 мм на основании компьютера.

С помощью пластикового монтажного инструмента отстраните пластиковый корпус от основания компьютера; оставшиеся фиксаторы по краям можно освободить вручную.

Оставьте сторону с USB и аудиопортом на конец, затем сдвиньте корпус и снимите его, чтобы аудиопорт не зацепился.

Снимите два винта, отмеченные красными кругами. Ослабьте три невыворачиваемых винта, отмеченных зелёными кругами.

Остерегайтесь этих двух чрезвычайно тонких проводов. Аккуратно отсоедините их пинцетом. Не вытягивайте провода, чтобы снять их.

Отклейте три кусочка чёрной ленты, фиксирующие различные провода, подключённые к вентилятору и радиатору. Поднимите угол аккумулятора у внешней стороны корпуса. Поднимите угол вентилятора так, чтобы он оказался над углом аккумулятора (или можно полностью снять аккумулятор; это может быть проще).

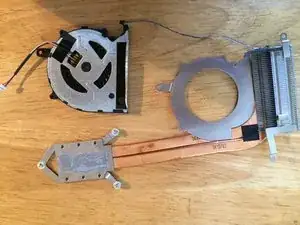

Аккуратно выведите радиатор из-под заклеенных проводов. Снимите весь узел с компьютера.

Если вы заказали полностью новый вентилятор с радиатором, переходите сразу к шагу 8.

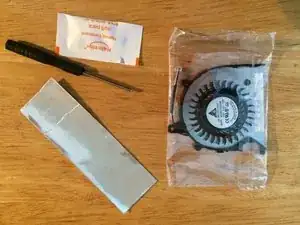

В моём случае заказанный вентилятор пришёл без радиатора и содержал следующие детали: корпус вентилятора, термопасту, отвёртку и кусочек фольгированной ленты.

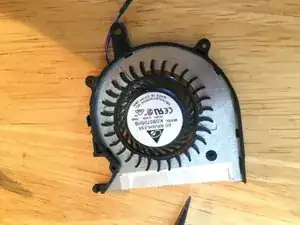

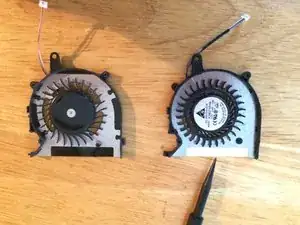

В моём случае новый вентилятор (справа) имел кусок белой клейкой ленты — плохо, она будет собирать всю пыль, проходящую через вентилятор!

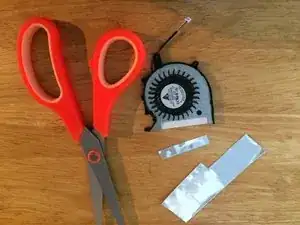

Поэтому я отрезал часть фольгированной ленты и закрыл клеящуюся сторону белой ленты. Проблема решена.

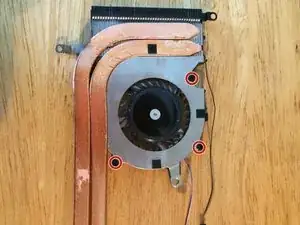

Прикрепите новый корпус вентилятора к узлу, используя 3 винта от старого вентилятора (отмечены красными кругами).

Тщательно очистите старую термопасту с процессора и радиатора. Нанесите небольшое количество пасты на процессор в тех двух местах, которые соприкасаются с радиатором.

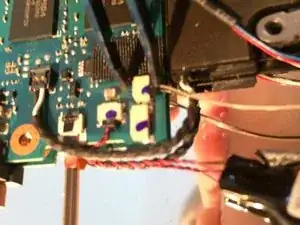

Проведите сборку в обратном порядке по отношению к снятию вентилятора и радиатора. Термальный и силовой кабели подключаются только в одном направлении. Чтобы не повредить провода, я использовал пинцет для установки этих разъёмов.

Затяните винты, чтобы закрепить радиатор на процессоре, и установите два винта, крепящие вентилятор к корпусу.

Соберите корпус, включите питание и протестируйте. (Я запустил несколько приложений, и в течение получаса вентилятор запустился). Мне новый вентилятор не показался полностью бесшумным, но он был гораздо лучше старого.
