Замена порта зарядки Samsung Chromebook Series 3
Если разъем зарядного устройства повреждён, это руководство объяснит, как разобрать Chromebook и заменить неисправный порт.
Шаг 1
Положите Chromebook так, чтобы нижняя крышка была направлена вверх.
Снимите резиновые ножки в четырёх углах Chromebook, чтобы получить доступ к винтам под ними. Они приклеены с помощью клея.
Шаг 2
Отверните девять винтов 4,7 мм на нижней крышке с помощью крестовой отвёртки Phillips #00.
Шаг 3
Подденьте пластиковую планку на задней части Chromebook с помощью пластикового инструмента для раскрытия.
Нет необходимости полностью её снимать. Её нужно только отделить от нижней крышки.
Шаг 4
Отделите нижнюю крышку с помощью пластикового инструмента для раскрытия.
Шаг 5

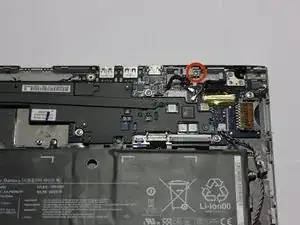

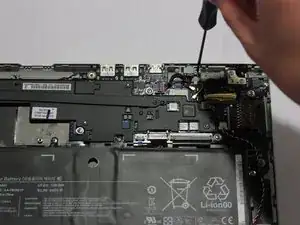

Отвинтите винт 3,4 мм, фиксирующий модуль порта зарядки, с помощью крестовой отвёртки Phillips #00.
Шаг 6

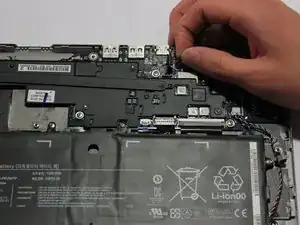

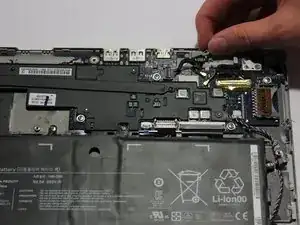

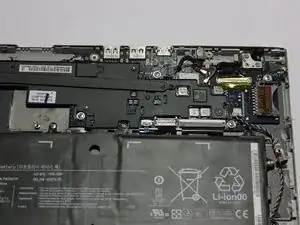

Снимите металлическую крышку над модулем порта зарядки, потянув вверх и сдвинув её слегка влево.
Шаг 7

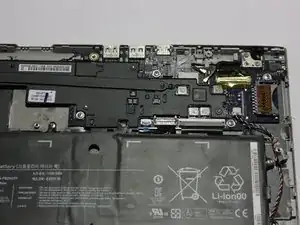

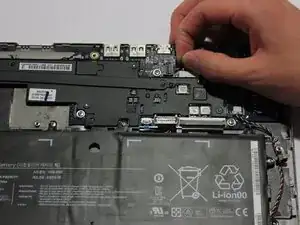

Выньте разъём модуля порта зарядки, потянув его строго вверх.
При сборке соедините снова, расположив разъём прямо над его исходным положением и нажав вниз.
Шаг 8

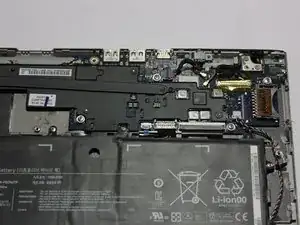

Теперь вы можете извлечь модуль порта зарядки.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
