Замена материнской платы Samsung Chromebook Series 3
В этом руководстве показано, как вынуть и заменить материнскую плату в Samsung Chromebook Series 3. Материнская плата — это печатная плата, которая управляет большинством других компонентов в ноутбуке. Повреждённая материнская плата может быть причиной серьёзных проблем, таких как перегрев, «синий экран смерти» или нераспознавание системных компонентов, например оперативной памяти.
Перед началом ремонта убедитесь, что ноутбук выключен. Рекомендуются антистатические инструменты, чтобы предотвратить повреждение от статического электричества.
Шаг 1
Положите Chromebook так, чтобы нижняя крышка была направлена вверх.
Снимите резиновые ножки в четырёх углах Chromebook, чтобы добраться до винтов под ними. Они приклеены с помощью клея.
Шаг 2
Снимите девять винтов 4,7 мм на нижней крышке с помощью крестовой отвёртки Phillips #00.
Шаг 3
Подденьте пластиковую планку на задней части Chromebook с помощью пластикового инструмента для вскрытия.
Её не нужно полностью снимать. Достаточно отделить её от нижней крышки.
Шаг 4
Отщёлкните нижнюю крышку с помощью пластикового инструмента для вскрытия.
Шаг 5
Снимите шесть винтов 3,5 мм, фиксирующих батарею, с помощью крестовой отвёртки Phillips #00.
Вытащите батарею частично, чтобы получить удобный доступ к разъёму батареи.
Шаг 6
Отключите разъём батареи, потянув строго вверх у его основания.
При сборке просто расположите разъём над его исходным местом и нажмите вниз.
Шаг 7
Теперь вы можете вынуть батарею.
Шаг 8

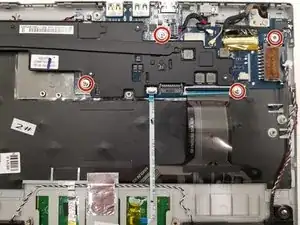

Открутите четыре винта 3,1 мм, фиксирующих материнскую плату, крестовой отвёрткой Phillips #00.
Шаг 9

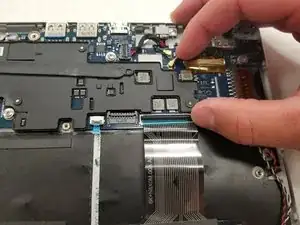

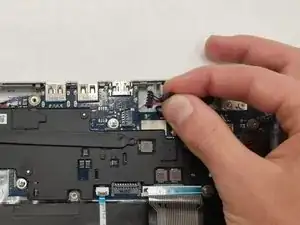

Аудиокабель можно снять, просто аккуратно потянув.
Используйте инструмент iFixit для вскрытия, чтобы отщёлкнуть 2 антенные провода от материнской платы.
При повторной установке этих разъёмов Wi‑Fi антенн совместите антенну с контактной площадкой и аккуратно используйте пластиковую лопаточку, чтобы надавить и зафиксировать соединение. Не нажимайте на разъём пальцами — вы рискуете повредить его, согнув.
Шаг 10

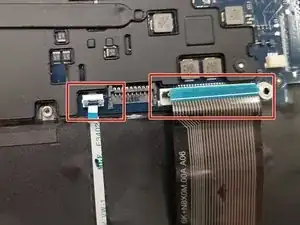

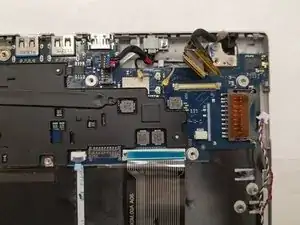

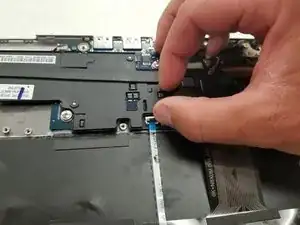

Теперь отключите ленточные кабели клавиатуры и тачпада.
Для этого поднимите фиксирующий рычаг, освобождающий кабели, а затем аккуратно вытяните их.
Шаг 11

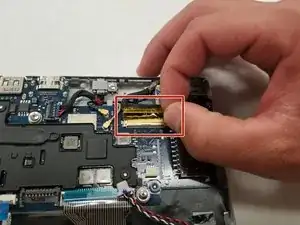

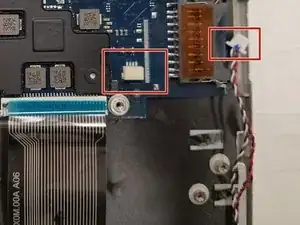

Кабель экрана зафиксирован рычагом. Поднимите рычаг, чтобы разблокировать его, затем аккуратно выньте кабель.
Шаг 12

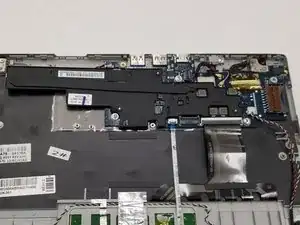

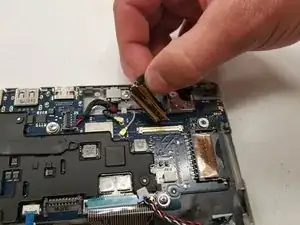

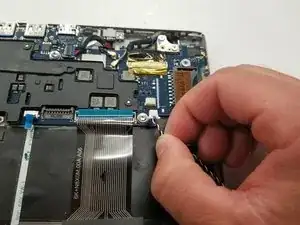

Этот кабель выходит при аккуратном вытягивании.
Шаг 13

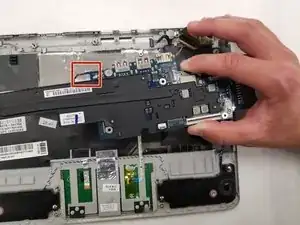

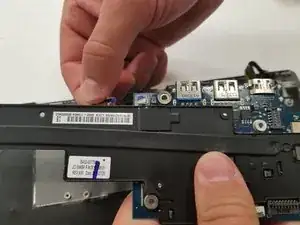

Поднимите материнскую плату и выньте кабель батарейки CMOS.
Шаг 14

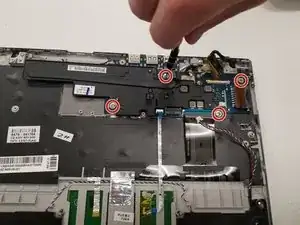

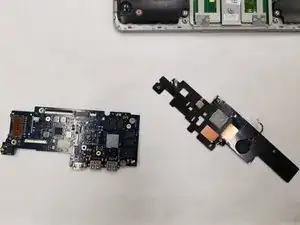

Наконец, снимите три винта 3,1 мм крестовой отвёрткой Phillips #00, чтобы удалить пластиковую крышку и полностью освободить материнскую плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
