Замена платы ввода/вывода HP Pavilion 15-cc561st

Используйте это руководство для замены платы ввода/вывода в ноутбуке HP Pavilion 15-cc561st (номер продукта 1KU29UA).

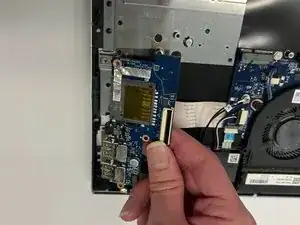

Плата ввода/вывода — это печатная плата с двумя портами USB 3.x SuperSpeed, комбинированным разъемом для наушников/микрофона и считывателем карт памяти.

Порты USB используются для подключения USB-устройств. Комбинированный разъем для выхода/входа звука используется для подключения активных стереодинамиков, наушников, внутриканальных наушников, гарнитуры или кабеля для телевизионного аудио. Он также может подключать микрофон гарнитуры, но разъем не поддерживает отдельные микрофоны. Считыватель карт памяти используется для доступа и управления данными на SD-картах.

Проблемы, связанные с этими портами, могут быть связаны с программным обеспечением, а не с аппаратной частью, например, устаревшие аудиодрайверы.

Перед началом выключите ноутбук, отключите все внешние устройства и отсоедините адаптер питания. Примите соответствующие меры предосторожности, если батарея вздута.

Шаг 1

Перед снятием нижней крышки выключите компьютер. Отключите все внешние устройства и отсоедините адаптер питания. Переверните ноутбук дисплеем вниз.

Используйте отвертку Phillips #0, чтобы удалить пять винтов из нижней крышки:

Два винта 5.6 мм

Каждый из этих винтов находится под двумя резиновыми ножками на задней стороне ноутбука (ближе к петлям дисплея). Нет необходимости полностью снимать резиновые ножки, чтобы получить доступ к винтам; просто слегка отодвиньте верхнюю часть ножек, чтобы открыть винты.

Три винта 5.8 мм

В ходе этого ремонта следите за размерами и расположением каждого винта, чтобы избежать повреждений устройства.

Шаг 2

Вставьте инструмент для вскрытия в зазор между петлями дисплея и нижней крышкой.

Плотно нажмите инструментом вверх, чтобы отделить нижнюю крышку от этих областей.

Шаг 3

Вставьте инструмент для вскрытия и плотным движением перемещайте его вверх вдоль заднего края.

Шаг 4

Снова используйте инструмент для вскрытия по левому и правому бокам.

Начинайте поддевать в областях ближе к задней части ноутбука (рядом с петлями дисплея), затем переходите к областям, расположенным ближе к передней части ноутбука (отдалённым от петель дисплея).

Подденьте немного слева, затем немного справа, прежде чем поддевать сильнее слева снова. Последовательная работа с обеих сторон поэтапно легче, чем полное поддевание одной стороны до начала работы с другой.
