Замена кабеля дисплея HP Chromebook 14a-nf009nr
Кабель дисплея HP Chromebook 14a-nf009nr обеспечивает соединение ЖК-экрана с материнской платой. По этому кабелю передаётся видеосигнал, благодаря которому пользователь может видеть текст и изображения. Повреждённый кабель дисплея может привести к появлению чёрных пятен, искажению цветов или мерцанию изображения. Если наблюдаются такие неполадки, перед выполнением шагов данной инструкции по замене кабеля дисплея в первую очередь убедитесь, что ноутбук выключен.
Шаг 1
Открутите два шурупа длиной 13 мм с помощью крестовой отвёртки №00.
Открутите два шурупа длиной 6,6 мм с помощью крестовой отвёртки №00.
Шаг 2
Аккуратно проведите инструментом для вскрытия по краям задней крышки, чтобы снять её и получить доступ к компонентам под ней.
Шаг 3
Открутите четыре шурупа длиной 5 мм, крепящие шарниры, с помощью крестовой отвёртки №1.
Шаг 4
Открутите шесть шурупов длиной 2,5 мм с помощью крестовой отвёртки №1, чтобы снять крышку материнской платы.
Шаг 5
Отсоедините провода накопителя от карты SSD.
Действуйте аккуратно. Крепление проводов хрупкое.
Шаг 6
Отключите кабель веб-камеры от материнской платы.
На некоторых кабелях установлены фиксаторы, которые нужно осторожно поднять, чтобы разблокировать разъём.
Шаг 7
Открутите шесть шурупов длиной 5 мм, крепящих шарниры, с помощью крестовой отвёртки №1.
Открутите шурупы длиной 2,5 мм, крепящие шарниры, с помощью крестовой отвёртки №1.
Шаг 8
Аккуратно приподнимите тканевую ленту, чтобы получить доступ к креплению кабеля дисплея.
Поднимите фиксатор, чтобы извлечь кабель дисплея.
После этого экран будет отсоединён от клавиатуры.
Шаг 9
Используйте инструмент iFixit, чтобы снять рамку лицевой панели экрана.
Действуйте аккуратно, чтобы не разбить экран.
Шаг 10
Осторожно потяните за липкую растягивающуюся ленту, пока она полностью не отойдёт от панели дисплея.
Для удаления растягивающейся ленты с левой стороны панели дисплея приподнимите левый шарнир и воспользуйтесь тем же методом.
Ненамного приподнимите верхнюю часть правого шарнира, чтобы получить доступ к растягивающейся ленте.
Шаг 11
Приподнимите экран, чтобы извлечь его.
Шаг 12

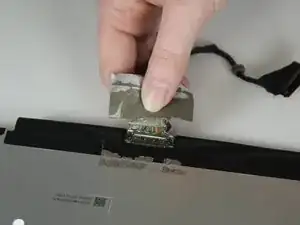

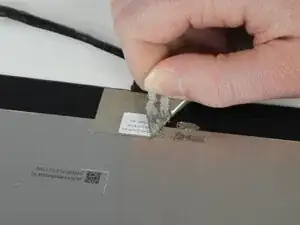

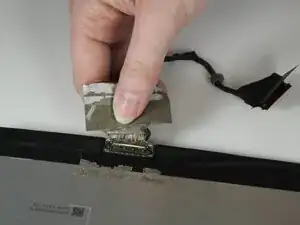

Отклейте ленту и отключите кабель ЖК-дисплея, чтобы отсоединить его от экрана.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
