Замена материнской платы HP Chromebook 14a-nf009nr
Материнская плата — один из важнейших компонентов любого компьютера. Динамики, экран, SSD и другие ключевые детали подключаются к материнской плате, которая обеспечивает их взаимодействие.
Если другие ремонты не устранили проблемы ноутбука, материнская плата может быть повреждена или неисправна. Это руководство содержит простые инструкции с изображениями, которые помогут заменить материнскую плату HP Chromebook 14a-nf009nr.
Шаг 1
Удалите два винта 13 мм крестовой отверткой Phillips #00.
Удалите два винта 6,6 мм крестовой отверткой Phillips #00.
Шаг 2
Сдвиньте инструмент для открытия вдоль кромок задней крышки, чтобы снять её и получить доступ к компонентам ноутбука под ней.
Шаг 3

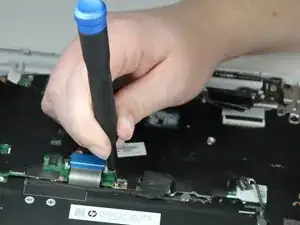

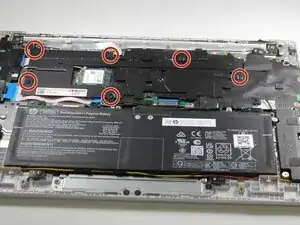

С помощью крестовой отвертки Phillips #1 открутите винты 6,5 мм с крышки материнской платы.
Шаг 4

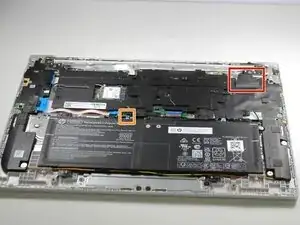

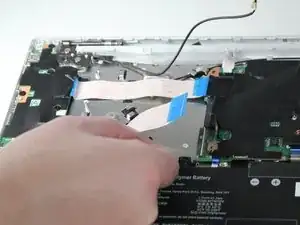

Вам потребуется отогнуть ленту, чтобы получить доступ к разъёмам для следующих шагов. Некоторые разъёмы могут иметь фиксирующий язычок, который нужно поднять, чтобы разблокировать.

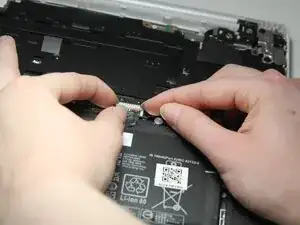

Отключите батарею от материнской платы.

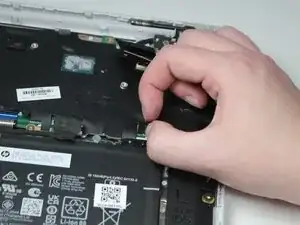

Отключите динамики от материнской платы.
Чтобы избежать повреждений, аккуратно отсоединяйте каждый разъём.
Шаг 5
Отключите кабель ЖК-экрана от материнской платы.
Отключите плату тачпада от материнской платы.
Шаг 6
Отключите камеру от материнской платы.

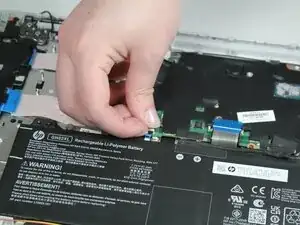

Отключите шлейфы дочерней платы от материнской платы.
Шаг 7

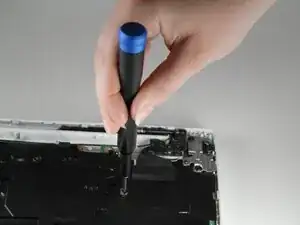

Используйте крестовую отвертку Phillips #1, чтобы открутить винт 2,5 мм, фиксирующий карту SSD.
Отключите SSD от материнской платы.
Шаг 8

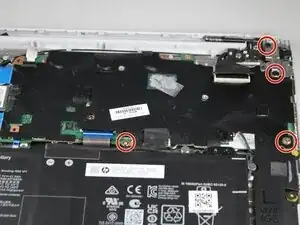

Удалите четыре винта 2,5 мм крестовой отверткой Phillips #1.
Шаг 9

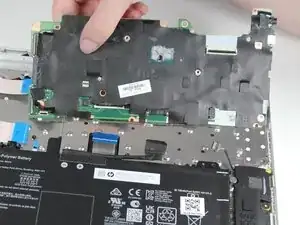

Осторожно извлеките материнскую плату, следя за тем, чтобы не повредить разъёмы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
