Замена дисплея Asus Chromebook Flip C302CA
Если вам нужно заменить дисплей на Asus Chromebook Flip C302CA (модель C302CA-DHM4 или C302CA-DHM5), используйте это руководство для помощи при ремонте. Asus Chromebook Flip C302CA — это трансформируемый ноутбук, который можно использовать как ноутбук и как планшет. Если дисплей повреждён, изображение будет искажено или устройство вообще не будет выводить изображение. Для кого‑то, кто знаком с внутренностями ноутбуков, это может не быть проблемой, но для человека без опыта ремонт может показаться запутанным. Это руководство составлено с учётом всех деталей в простом формате. Убедитесь, что у вас есть правильные инструменты, указанные в списке, поскольку использование других похожих инструментов может повредить винты или корпус, если применять их непрофессионально.
Шаг 1
Переверните ноутбук так, чтобы снизу был обращён к вам.
Шаг 2
Снимите две резиновые заглушки в верхней части.
Выверните два винта 1 мм крестовой отвёрткой Phillips #00.
Шаг 3
Выверните десять винтов 2 мм с задней панели при помощи отвертки Torx T5.
Осторожно снимите заднюю панель с помощью пластиковой лопатки для вскрытия.
Шаг 4
Снимите заднюю панель с ноутбука.
Шаг 5
Отсоедините чёрные разъёмы дисплея от материнской платы.
Шаг 6

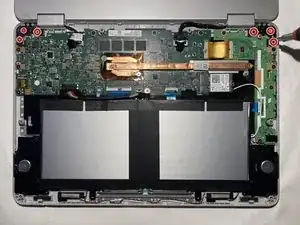

Выверните шесть винтов 2,54 мм крестовой отверткой с левого и правого кронштейнов петель экрана.
Шаг 7

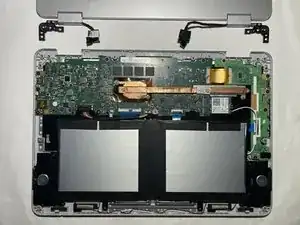

Снимите узел дисплея.
Шаг 8

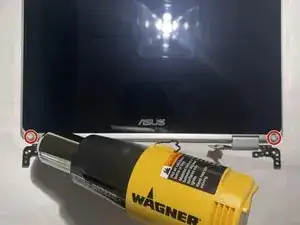

Используйте тепловой пистолет, чтобы размягчить клей под резиновыми накладками для винтов.
Шаг 9

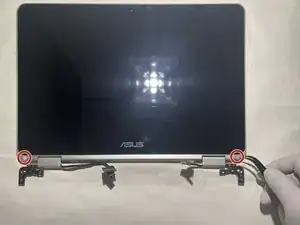

Снимите резиновые накладки.
Шаг 10

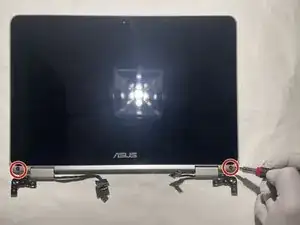

Выверните два винта 2,5 мм.
Шаг 11

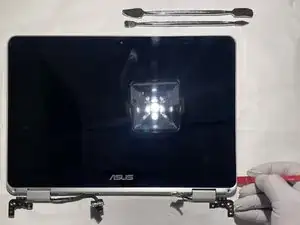

Используйте монтажный инструмент, чтобы отделить панель от монитора.
Шаг 12

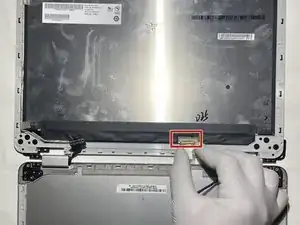

Отсоедините этот разъём, потянув, чтобы отделить его от монитора.
Шаг 13

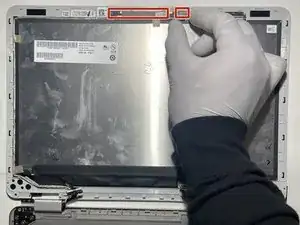

Отсоедините точку подключения и весь модуль камеры вместе с проводами.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
