Замена клавиатуры Sony Vaio VGN-FS640

Положите закрытый ноутбук экраном вниз так, чтобы нижняя часть была обращена к вам.

Сдвиньте оба фиксатора к центру батареи.

Снимите батарею, сдвинув её от корпуса ноутбука.

Отложите батарею в сторону.

Убедившись, что нижняя часть ноутбука обращена вверх, найдите крышку оперативной памяти.

Оперативная память закрыта панелью с четырьмя колонками вентиляционных отверстий.

Найдите винт (Длина: 4.8 мм), удерживающий панель, который находится рядом с краем ноутбука. Открутите его крестовой отвёрткой #0.

С помощью пальцев сдвиньте крышку от корпуса ноутбука. (Она сдвинется всего на несколько миллиметров)

Когда панель выйдет из запертого положения, её можно будет поднять без сопротивления.

Найдите и снимите винт (Длина: 7.7 мм), удерживающий крышку жёсткого диска.

Сдвиньте крышку, пока она не освободится от корпуса ноутбука.

Поднимите крышку и снимите её.

Найдите и снимите четыре винта (Длина: 7.7 мм), удерживающие корзину жёсткого диска на месте.

Используя язычок на корзине, сдвиньте жёсткий диск от основного корпуса ноутбука.

Жёсткий диск теперь должен быть отключён.

Поднимите диск за язычок на корзине.

Найдите винты, выделенные на этом изображении. Всего 16 штук.

С помощью крестовой отвёртки #0 снимите винты (Длина: 6.8 мм) и положите их на поднос для дальнейшего использования.

Перед продолжением внимательно обратите внимание на то, как маленькая пластиковая деталь, покрывающая ребра радиатора, крепится на месте. Вам нужно будет знать, как она прикреплена при сборке ноутбука.

Вам не нужно снимать эту деталь прямо сейчас. Она удерживается остальной частью задней крышки и отпадёт, когда задняя крышка будет снята на следующем шаге.

После снятия винтов воспользуйтесь пальцами, чтобы приподнять заднюю крышку и снять её с ноутбука.

Снимите заднюю крышку и положите её в безопасное место, чтобы вы могли потом её найти.

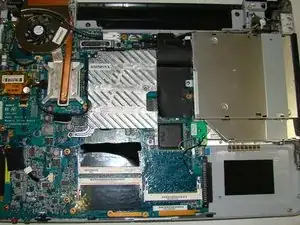

После снятия задней крышки положите ноутбук на плоскую поверхность так, чтобы нижняя часть была обращена вверх.

Чтобы снять клавиатуру, сначала необходимо снять крышку динамиков.

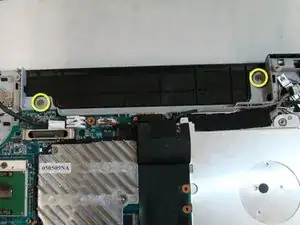

Для этого сначала снимите два винта (Длина: 2.3 мм), выделенные на изображении.

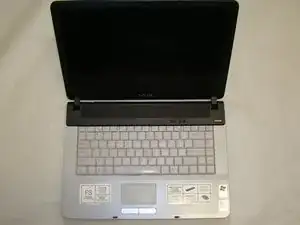

После снятия винтов переверните ноутбук так, чтобы клавиатура была сверху, и установите экран в вертикальное положение.

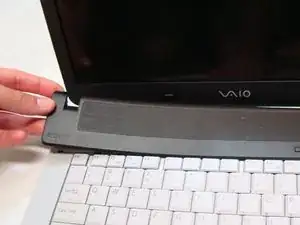

Чтобы начать снятие крышки динамиков, подденьте открытый угол чёрной крышки динамиков пальцем, расположенный около нижнего левого угла экрана.

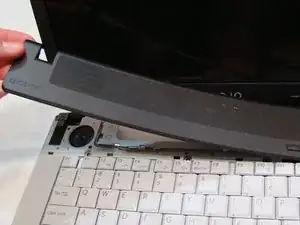

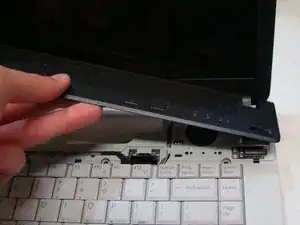

Медленно снимайте крышку динамиков слева направо, обеспечивая её постепенное отщелкивание.

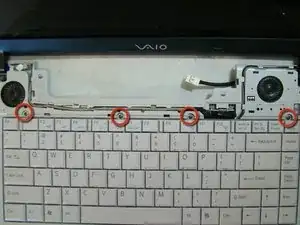

После снятия крышки динамиков снимите четыре винта (Длина: 3.6 мм) крестовой отвёрткой #0, которые удерживают клавиатуру на месте.

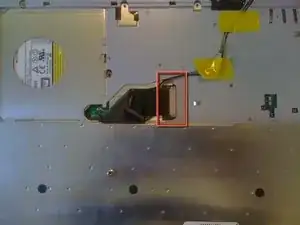

Поднимите свободный край клавиатуры и отогните её назад, чтобы обнажить шлейф, соединяющий клавиатуру с ноутбуком.

Большая серебристая поверхность внизу изображения — это задняя сторона клавиатуры.

По обе стороны белого пластикового разъёма есть маленькие чёрные защёлки, фиксирующие шлейф.

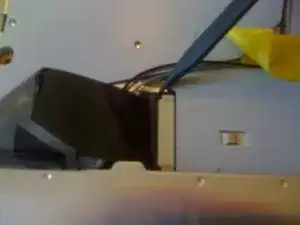

Используйте острый край лопатки, чтобы сдвинуть чёрные защёлки от белого пластикового разъёма.

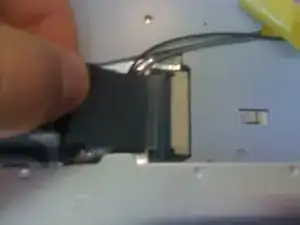

Когда защёлки отведены от разъёма, шлейф можно вынуть из клавиатуры.

Клавиатура теперь полностью отключена от ноутбука.
