Замена ЖК-экрана MSI GS60 6QE GHOST PRO 4K
Если в экране вашего ноутбука отсутствует подсветка или наблюдаются пропавшие пиксели, возможно, потребуется заменить ЖК-экран. В этом ноутбуке необходимо полностью снять сборку экрана, чтобы добраться до дисплея. Единственные требования — набор инструментов для ноутбуков.
Шаг 1

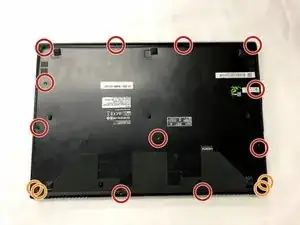

Удалите одиннадцать винтов 5 мм крестовой отверткой Phillips #1.
Удалите четыре винта 2.5 мм крестовой отверткой Phillips #1.
Шаг 2

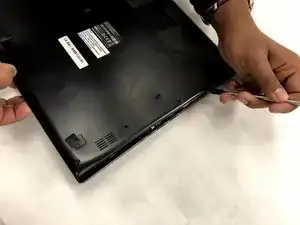

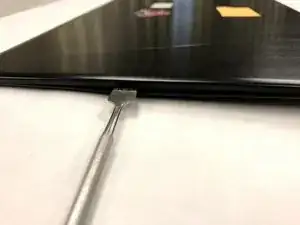

Снимите нижнюю крышку с ноутбука. Для облегчения снятия подденьте крышку инструментом для поддевания между нижней крышкой и корпусом.
Шаг 3

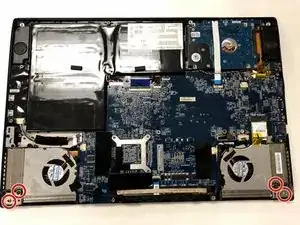

Удалите четыре винта 2.5 мм с помощью биты Phillips #1.
Шаг 4

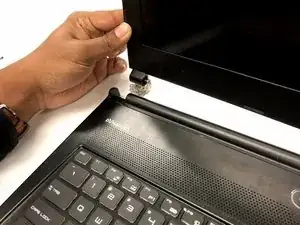

Осторожно отожмите сборку экрана от корпуса с обеих сторон. Будьте осторожны: кабель экрана расположен на правом кронштейне.
Шаг 5

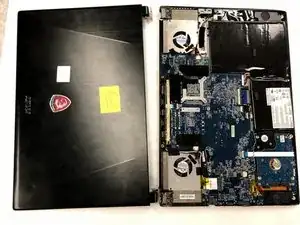

Разложите компоненты, как показано.

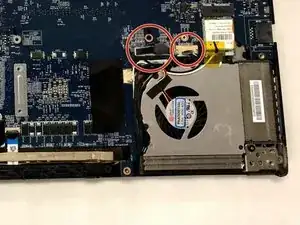

Правое из двух кабельных соединений находится под липкой лентой. Снимите ленту, чтобы получить доступ, и аккуратно отсоедините его.
Другое соединение снимается путем осторожного подъема чёрной липкой ленты.
Шаг 6

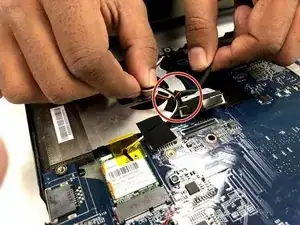

Осторожно проведите оба соединения под красным, белым и жёлтым кабелями вентилятора.
Обратите внимание, что оба кабеля соединяются и образуют единый кабель.
Шаг 7

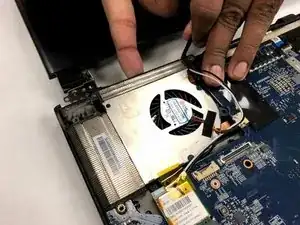

Осторожно приподнимите заднюю часть вентилятора и снимите проложенный кабель.
Шаг 8

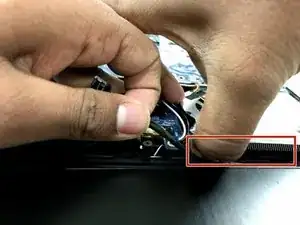

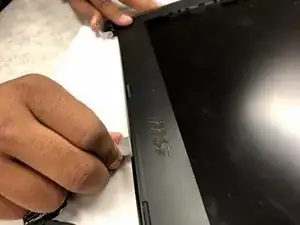

Используя инструмент для поддевания, найдите шов, где сходятся две части экрана, и начните их разделять.
Будьте осторожны — внутри имеется клей и защёлки.
Работайте по периметру, постепенно разделяя части инструментом для поддевания.
Шаг 9

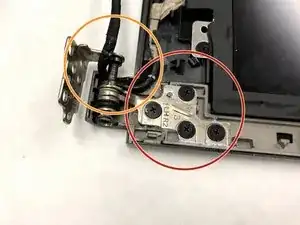

Найдите металлический кронштейн, через который продёрнут кабель.
Выведите кабель из кронштейна. Это даст дополнительную длину для работы с экраном.
Шаг 10

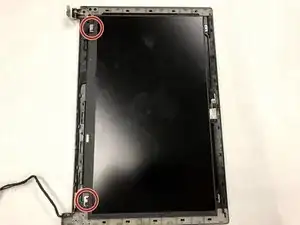

Удалите два винта 2.5 мм крестовой отверткой Phillips #1.
Шаг 11

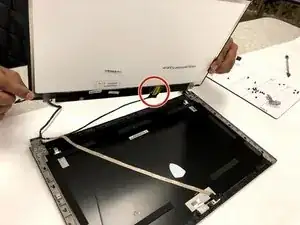

Снимите экран.

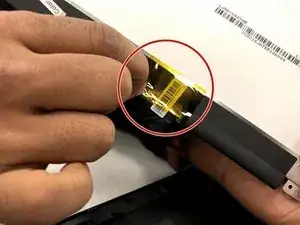

Осторожно снимите жёлтую ленту, затем отсоедините разъём.
Шаг 12

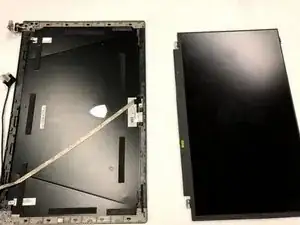

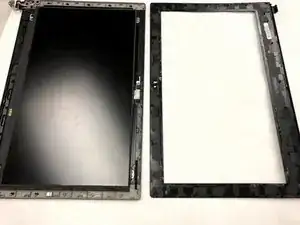

Дефектный экран полностью снят и готов к замене.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
