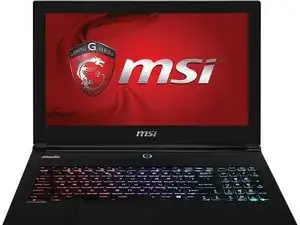

Как заменить теплорассеиватели на MSI GS 60 2QC

Для разборки MSI GS 60 вам понадобятся отвертка #0, а также пластиковая лопатка и набор медиаторов. Рекомендую следовать одному из двух руководств по разборке: очень качественные фотографии, но мало описания каждого шага, или более детальное и обстоятельное руководство по разборке, которое я решил использовать. Если вы следовали первому руководству — остановитесь на разделе, посвящённом радиатору. Тем, кто выбрал второе, следует остановиться в конце части 3.

Пожалуйста, используйте мягкий материал, чтобы подложить материнскую плату после извлечения из корпуса MSI GS 60! Это предотвратит повреждение каких-либо цепей.

Теперь, когда вы добрались до теплоотвода и отделили его от материнской платы, пришло время очистить поверхности теплообмена как на теплоотводе, так и на компонентах.

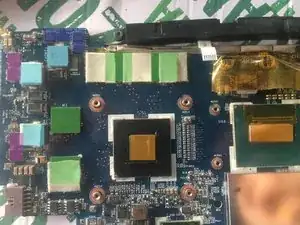

Наиболее рекомендуемый метод — использовать изопропиловый спирт и микрофибровую салфетку (чтобы избежать оставления ворса на электронике!) и аккуратно вытереть термопасту с процессора и платы видеочипа (на этой фотографии они оранжевые). После очистки они должны выглядеть блестящими и металлическими.

Аналогично, можно снять тепловые прокладки с теплоотвода или электронных компонентов (все цвета, кроме оранжевого на этой фотографии) и протереть соответствующие поверхности тем же способом. Не выбрасывайте тепловые прокладки сразу — возможно, вам захочется сначала измерить их!

/!\ Тем не менее, иногда некоторые части просто не оттираются, и в этом случае я предлагаю использовать старую мягкую зубную щётку, чтобы аккуратно оттереть оставшиеся следы (также с изопропиловым спиртом). БУДЬТЕ ОЧЕНЬ ОСТОРОЖНЫ, электроника может быть чрезвычайно хрупкой! Если что-то не отходит несмотря на это, не настаивайте. Оставьте как есть.

Теперь, когда вы очистили поверхности теплообмена и убедились, что ничего не сломалось, вы можете либо измерить площади тепловых прокладок, которые нужны, по старым, которые вы сняли с материнской платы, либо воспользоваться моими измерениями.

Во-первых, я купил свой MSI GS60 2QC подержанным в 2016 году и ранее ни разу не заменял теплопроводящие материалы и не чистил устройство. Это довольно плохо, учитывая, что рекомендуется заменять тепловые интерфейсы примерно каждые 4–5 лет, и я не знал, проводилось ли такое обслуживание до покупки. Пожалуйста, найдите время сделать это.

Во-вторых, вы можете заметить, что некоторые тепловые прокладки не совпадают по форме с компонентами (особенно зелёные). Я нашёл много пыли под ними, и они были сухими. Как показано в этом посте на Reddit, я советую не заменять их полностью, а вырезать прокладки (канцелярским ножом) по точным размерам соответствующих компонентов.

Вот количество и размеры, отсортированные по цвету, каждого типа прокладки, которые я заменял. По толщине я использовал прокладки 1 мм (от ARCTIC, в основном потому, что их стиль общения и отзывы казались менее обманными). Тем не менее, я бы порекомендовал использовать прокладки 1.5 мм, так как некоторые поверхности теплообменника едва касаются компонентов с левой стороны моей платы.

2 x Магента — 6*14мм²

3 x Светло-синий — 10*10мм²

4 x Зелёный — 13*14мм²

1 x Тёмно-синий — форма L, обе стороны шириной 7 мм. Их длины соответственно 21 мм (для длинного плеча) и 11 мм (для короткого). /!\ Будьте осторожны при ориентировании прокладки перед её обрезкой. Также убедитесь, как раскладывать прокладки в зависимости от производителя (проверьте здесь в случае ARCTIC).

Теперь вы должны были заменить все тепловые прокладки на материнской плате. Далее нужно заменить термопасту (в моём случае ARCTIC MX-6, по тем же причинам, что и ранее). Это довольно просто: требуется нанести одну каплю термопасты на обе оранжевые поверхности (т.е. на плату видеочипа и процессор).

После этого вы можете либо прижать эту каплю твёрдым плоским предметом, чтобы равномерно распределить пасту по поверхности (этот шаг рекомендован ARCTIC), либо позволить теплообменнику прижать её при сборке. Заметьте, что я пропустил этот шаг, потому что у меня не было подходящего плоского предмета.

Пока вы занимаетесь этим, можете также почистить вентиляторы теплообменника сухим воздухом и протереть остатки микрофиброй с алкоголем.

Хорошо, пора собирать всё обратно! Просто выполняйте инструкции основного руководства по разборке в обратном порядке, и если вы не потеряли винт и у вас не осталось лишних, можно безопасно включать MSI GS 60 и пользоваться им ещё (тьфу-тьфу) примерно четыре года.
