Замена вентиляторов материнской платы MSI GS60 6QE GHOST PRO 4K
Это сложная процедура, требующая времени. Чтобы добраться до вентилятора материнской платы, материнскую плату необходимо полностью отключить от ноутбука. После того как материнская плата отключена и извлечена из корпуса, вы сможете отключить вентилятор и заменить его. Все шаги необходимо выполнять аккуратно, чтобы избежать повреждения проводки.
Шаг 1

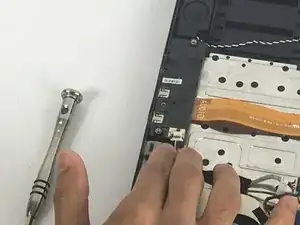

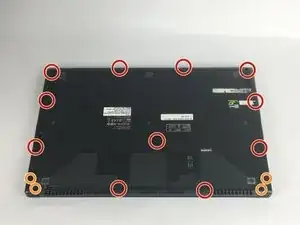

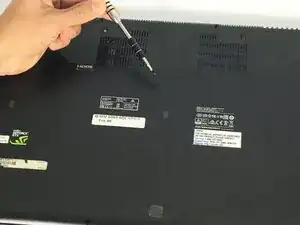

Используйте крестовую отвертку PH0, чтобы выкрутить 15 винтов, удерживающих нижнюю крышку:
Одиннадцать винтов длиной 2,5 мм
Четыре винта длиной 5 мм
Снимите нижнюю крышку.
Шаг 2

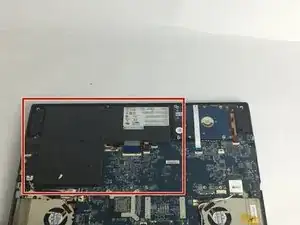

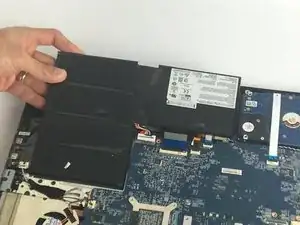

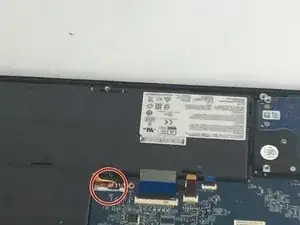

Найдите аккумулятор.
Найдите разъём аккумулятора и аккуратно отсоедините его.
Шаг 3

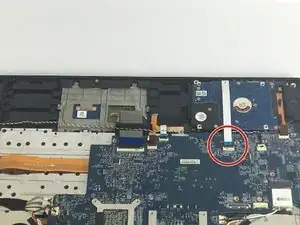

Найдите жёсткий диск.
Осторожно отсоедините его, приподняв, чтобы разблокировать чёрную защёлку, соединяющую его с материнской платой.
Будьте осторожны, не сломайте чёрную защёлку — она легко ломается.
Отсоедините жёсткий диск.
Шаг 4

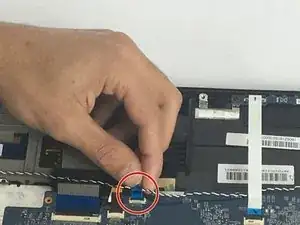

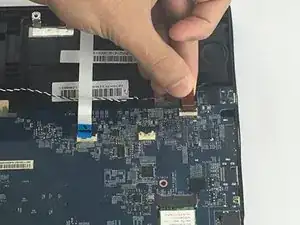

Аккуратно отсоедините этот провод.

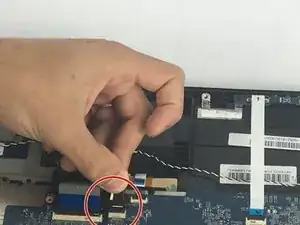

Отсоедините коричневый провод, расположенный рядом с предыдущим. Осторожно приподнимите, чтобы разблокировать чёрную защёлку, соединяющую его с материнской платой.
Будьте осторожны, не сломайте чёрную защёлку — она легко ломается.
Шаг 5

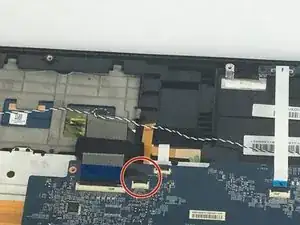

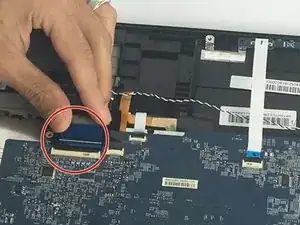

Отсоедините выбранный провод. Осторожно приподнимите, чтобы разблокировать чёрную защёлку, соединяющую его с материнской платой.
Шаг 6

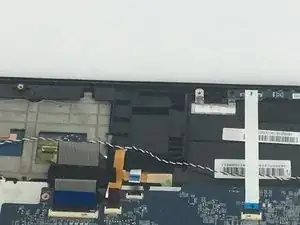

Отсоедините выбранный коричневый провод. Осторожно приподнимите, чтобы разблокировать чёрную защёлку, соединяющую его с материнской платой.
Шаг 7

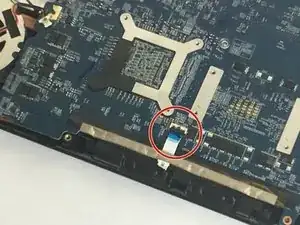

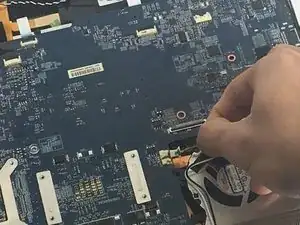

Отсоедините выбранный провод. Осторожно приподнимите, чтобы разблокировать чёрную защёлку, соединяющую его с материнской платой.
Шаг 8
Найдите выбранный провод и аккуратно отсоедините его.
Шаг 9

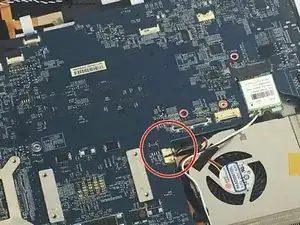

Отсоедините выбранные провода.
Отсоединяйте осторожно, чтобы не повредить провод.
Шаг 10

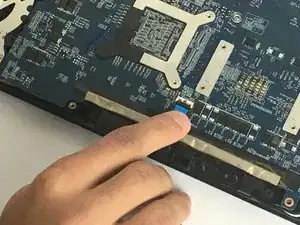

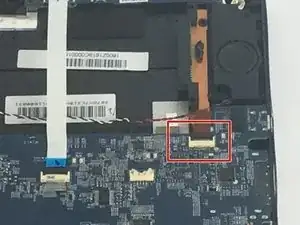

Отсоедините выбранный белый провод. Осторожно приподнимите, чтобы разблокировать чёрную защёлку, соединяющую его с материнской платой.
Будьте осторожны, не сломайте чёрную защёлку — она легко ломается.
Шаг 11

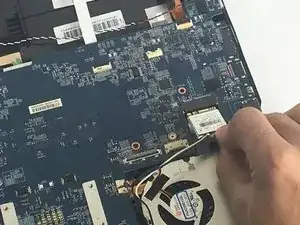

Отсоедините выбранный провод.
Шаг 12
Удалите выбранные винты 2,5 мм с помощью отвертки PH0.

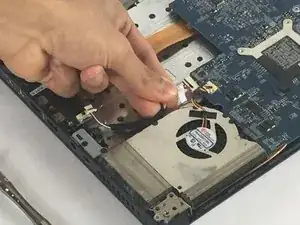

Осторожно отсоедините электронный разъём.
Шаг 13

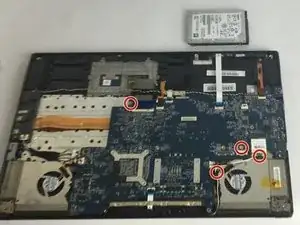

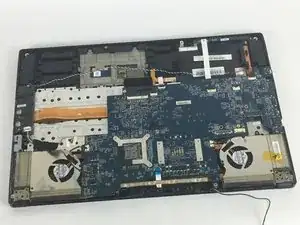

Снимите четыре винта 2,5 мм крестовой отвёрткой PH0.
Шаг 14

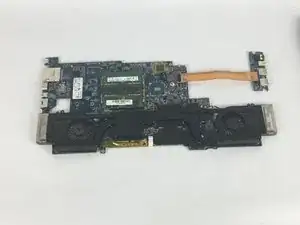

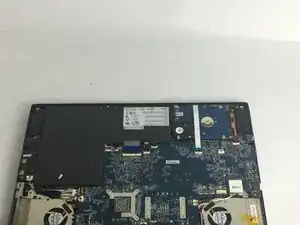

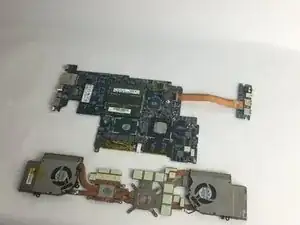

После того как вы отсоединили все провода и выкрутили все винты, которые удерживают материнскую плату в ноутбуке, извлеките материнскую плату, как показано на изображении.
Убедитесь, что она полностью отключена от всех проводов и винтов.
Шаг 15

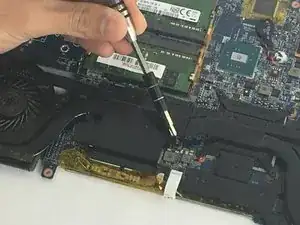

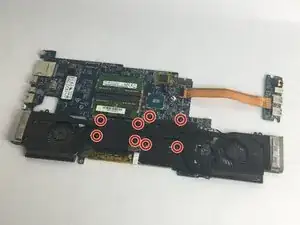

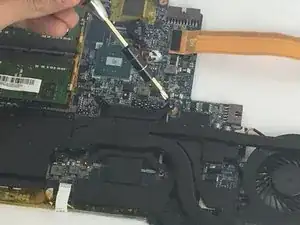

Снимите восемь винтов 2,5 мм крестовой отвёрткой PH0.
Шаг 16
После того как вы выкрутили все винты, снимите вентилятор для его замены.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
