Замена материнской платы HP ProBook 455 G1

Переверните ноутбук на ровную поверхность так, чтобы была видна нижняя сторона ноутбука.

Перед снятием аккумулятора убедитесь, что компьютер выключен и сетевой кабель не подключён к компьютеру.

Сдвиньте два защёлкивателя аккумулятора к центру ноутбука, чтобы освободить аккумулятор.

Наклоните аккумулятор вверх.

Извлеките его из ноутбука.

Сдвиньте два защёлкивателя, упомянутые при снятии аккумулятора, чтобы освободить сервисную панель.

Сдвиньте сервисную панель к себе, используя большие пальцы.

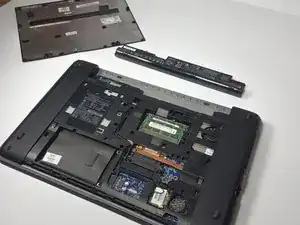

Поднимите её, чтобы снять панель и получить доступ к внутренним компонентам компьютера.

Отвинтите четыре винта Phillips 3 мм, крепящие жёсткий диск к компьютеру, используя крестовую отвёртку Phillips #0.

Потяните язычок крышки жёсткого диска влево, чтобы отсоединить жёсткий диск от компьютера.

Наконец, используя тот же язычок, поднимите жёсткий диск и извлеките его из разъёма для жёсткого диска.

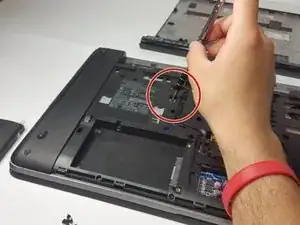

Отвинтите винт 6 мм, фиксирующий оптический привод, используя крестовую отвёртку Phillips P0.

Он находится в верхней левой части компьютера в небольшом квадратном отверстии в рамке корпуса.

Крестовая отвёртка Phillips имеет наконечник в виде «+». P0 обозначает размер этой конкретной крестовой отвёртки.

С помощью отвёртки аккуратно сдвиньте серебристый язычок, к которому был прикручен винт, влево, чтобы освободить оптический привод от компьютера.

Оптический привод выйдет из боковой части ноутбука. Медленно извлеките его из компьютера.

С помощью пинцета снимите шесть резиновых заглушек по краям ноутбука.

Эти заглушки закрывают шесть дополнительных винтов, которые необходимо удалить.

Отвинтите 13 винтов Torx 6 мм на нижней рамке ноутбука, используя отвёртку Torx T8.

Отвинтите 2 винта Phillips 6 мм на нижней рамке ноутбука, используя крестовую отвёртку Phillips P0.

Два винта Phillips 6 мм можно определить по небольшому логотипу клавиатуры рядом с ними.

Снимите 2 винта Phillips 3 мм с края рамки, где ранее располагался оптический привод.

Снимите 5 винтов Phillips 3 мм с области, где ранее находился аккумулятор.

Отвёртка Torx имеет наконечник в виде шестиконечной звезды. T8 обозначает размер этой Torx-отвёртки.

Крестовая отвёртка Phillips имеет наконечник в виде «+». P0 обозначает размер этой конкретной крестовой отвёртки.

Поставьте компьютер в вертикальное положение и откройте его так, чтобы он был направлен к вам.

Возьмите клавиатуру и сдвиньте её немного к себе, чтобы она отщёлкнулась от верхней крышки.

Медленно поднимите клавиатуру под углом.

Отсоедините шлейф клавиатуры, аккуратно подняв тонкий чёрный замок-коннектор и отделив клавиатуру от остальной части ноутбука.

Отвинтите 4 винта Torx 6 мм, расположенные под клавиатурой, используя отвёртку Torx T8.

Отвёртка Torx имеет наконечник в виде шестиконечной звезды. T8 обозначает размер этой Torx-отвёртки.

Отсоедините 3 шлейфа от материнской платы, аккуратно подняв тонкие чёрные замки-коннекторы и вынув кабель из установленного разъёма.

Отсоедините маленький разъём от материнской платы, сдвинув его из порта.

Шлейфы — это полоски тонкого материала с синими или фиолетовыми концами.

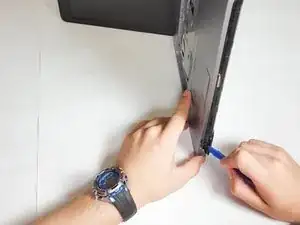

Используя пластиковый инструмент для вскрытия, медленно и осторожно отделите верхнюю крышку от нижней рамки.

Не выполняйте этот шаг слишком быстро или с силой, так как между двумя рамками скрыт кабель.

Убедитесь, что все винты, упомянутые в предыдущих шагах, удалены. Если какие‑то винты останутся, рамки не разойдутся.

Осторожно отключите скрытую ленточную шлейфовую разъём от материнской платы.

После отключения шлейфа полностью разъедините обе части и снова установите ноутбук в вертикальное положение перед собой.

Удалите 3 крестообразных винта длиной 4 миллиметра, которые закрепляют материнскую плату и плату-удлинитель привода DVD/CD к корпусу ноутбука.

Удалите 2 крестообразных винта длиной 4 миллиметра, которые закрепляют разъём подключения батареи к корпусу ноутбука.

Крестообразная отвёртка — это отвёртка с наконечником в форме «+».

Отключите ленточный шлейф, подключённый к материнской плате.

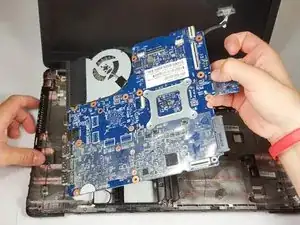

Поднимите правую сторону материнской платы под углом.

Продолжайте тянуть материнскую плату вверх и вправо, чтобы полностью отделить её от ноутбука.
