Замена модуля WLAN в HP Stream 13-c110nr
Руководство по ремонту WLAN поможет пользователю при удалении и установке модуля WLAN для HP Stream 13-c110nr.
Шаг 1

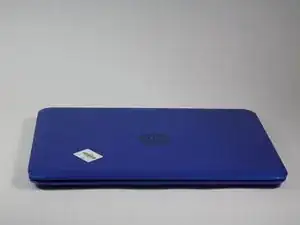

Закройте устройство.
Выньте вилку адаптера переменного тока из электрической розетки.
Отсоедините адаптер питания от устройства.
Выключите устройство.
Отключите все внешние устройства от компьютера.
Если вы не уверены, что компьютер выключен или находится в режиме гибернации, включите компьютер, затем выполните отключение операционной системы.
Шаг 2

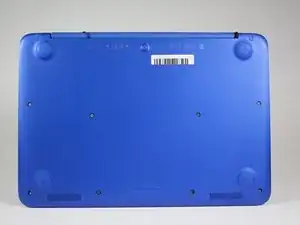

Поверните устройство корпусом вниз, чтобы задняя панель была обращена к вам.
Шаг 3

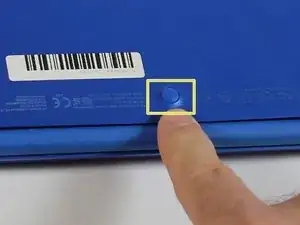

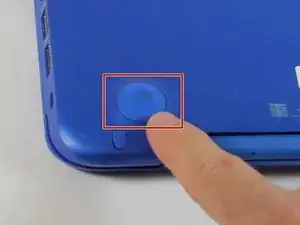

Используйте лопаточку, чтобы снять две (2) большие резиновые ножки по заднему краю устройства.

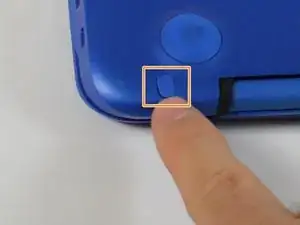

Используйте лопаточку, чтобы снять две (2) маленькие резиновые ножки.
Используйте лопаточку, чтобы снять одну (1) крышку винта.
Поместите резиновые ножки в безопасное место для последующей сборки.
Шаг 4

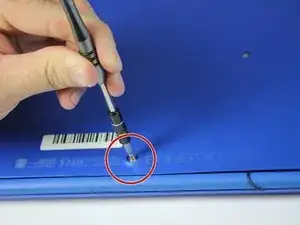

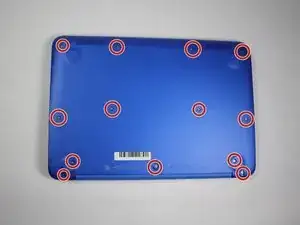

Удалите тринадцать (13) винтов Phillips P0 PM2.5x6.0 мм.
Поместите тринадцать (13) винтов на магнитный коврик для последующей сборки.
Шаг 5

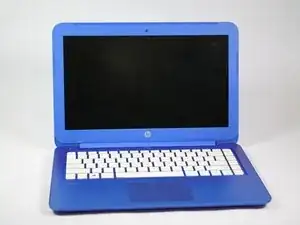

Переверните устройство так, чтобы передняя панель была обращена к вам.
Откройте устройство, как показано.
Шаг 6

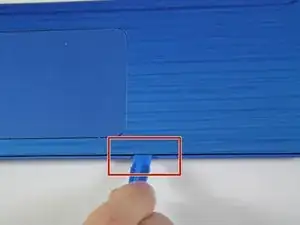

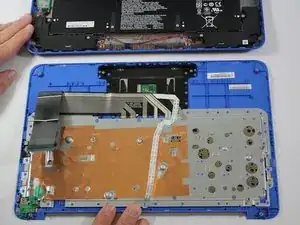

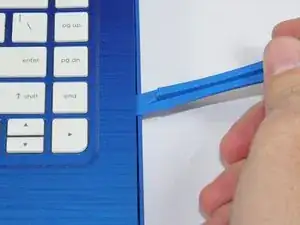

Вставьте лопаточку между верхней крышкой и нижней крышкой и приподнимите передний край, пока он не отделится от нижней крышки.
Пока не удаляйте полностью клавиатуру/верхнюю крышку от нижней крышки.
Шаг 7

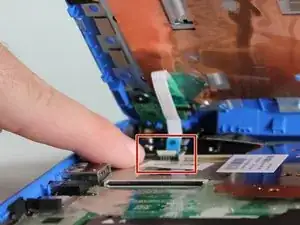

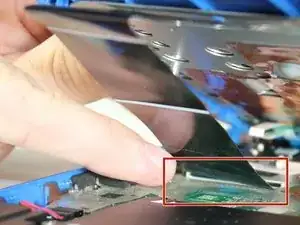

Отключите кабель тачпада.
Шаг 8

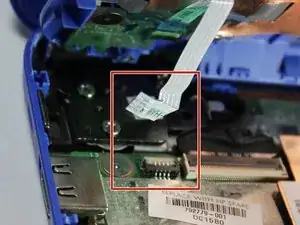

Отключите кабель клавиатуры.
Шаг 9

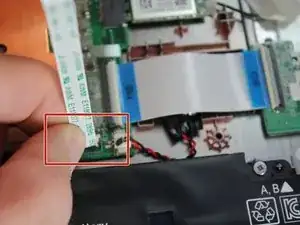

Отключите кабель питания.
Шаг 10

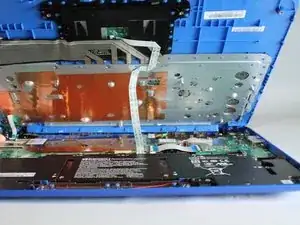

Снимите клавиатуру/верхнюю крышку с устройства.
Шаг 11

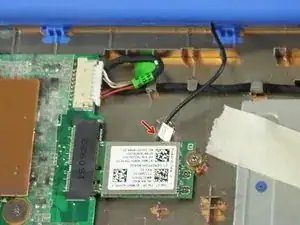

Отключите кабель антенны WLAN от модуля WLAN.
Шаг 12
Удалите один (1) винт Phillips P0 PM2.0x3.0 мм.
Поместите один (1) винт на магнитный коврик для последующей сборки.
Шаг 13

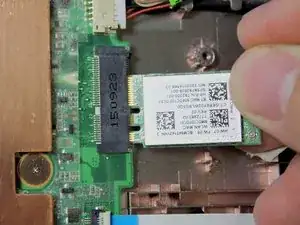

Удалите модуль WLAN из устройства.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
