Замена материнской платы HP Stream 13-c110nr

Закройте устройство.

Отключите вилку адаптера переменного тока от электрической розетки.

Отсоедините адаптер переменного тока от устройства.

Выключите устройство.

Отключите все внешние устройства от устройства.

Если вы не уверены, выключен ли компьютер или находится в режиме гибернации, запустите компьютер, а затем выполните завершение работы операционной системы.

Переверните устройство нижней частью к себе.

Используйте медиатор, чтобы снять два (2) больших резиновых ножки по заднему краю устройства.

Используйте медиатор, чтобы снять два (2) маленьких резиновых ножки.

Используйте медиатор, чтобы снять одну (1) заглушку винта.

Поместите резиновые ножки в безопасное место для последующей сборки.

Удалите тринадцать (13) винтов Phillips P0 PM2.5x6.0 мм.

Разместите тринадцать (13) винтов на магнитном коврике для последующей сборки.

Переверните устройство лицевой стороной к себе.

Откройте устройство, как показано.

Вставьте лопатку между верхней крышкой и нижней крышкой, чтобы приподнять передний край до отделения от нижней крышки.

Пока не снимайте полностью клавиатуру/верхнюю крышку с нижней крышки.

Отключите кабель тачпада.

Отключите кабель клавиатуры.

Отключите кабель питания.

Снимите клавиатуру/верхнюю крышку с устройства.

Отключите кабель антенных проводов WLAN от модуля WLAN.

Удалите один (1) винт Phillips P0 PM2.0x3.0 мм.

Поместите один (1) винт на магнитный коврик для последующей сборки.

Снимите модуль WLAN с устройства.

Используйте медиатор, чтобы отсоединить кабель блока питания (батареи).

Удалите восемь (8) винтов Phillips P0 PM2.0x3.0 мм из сборки батареи.

Разместите восемь (8) винтов на магнитном коврике для последующей сборки.

Снимите сборку батареи с устройства.

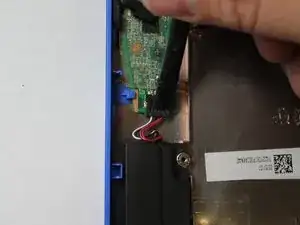

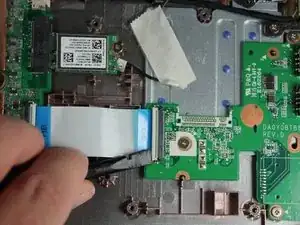

Используйте медиатор, чтобы отключить кабель USB/картридера от системной платы.

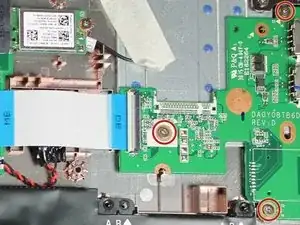

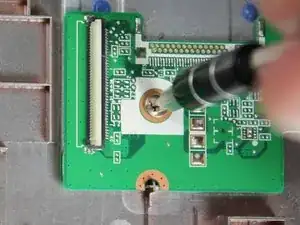

Удалите три (3) винта Phillips P0 PM2.0x3.0 мм.

Разместите три (3) винта на магнитном коврике для последующей сборки.

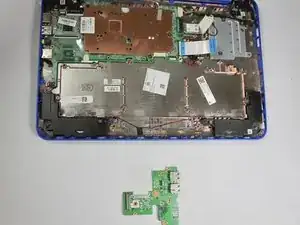

Снимите плату USB/картридера с устройства.

Удалите два (2) винта Phillips P0 PM2.0x2.0 мм.

Разместите два (2) винта на магнитном коврике для последующей сборки.

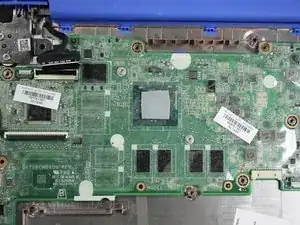

Снимите радиатор с системной платы.

Отключите кабель дисплея.

Отключите кабель динамиков.

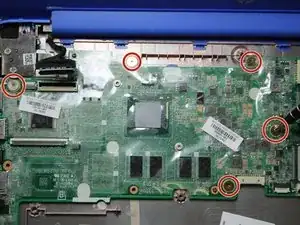

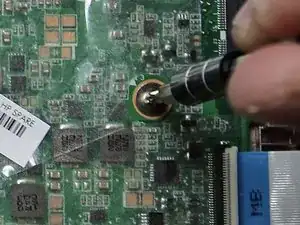

Удалите пять (5) винтов Phillips P0 PM2.5x3.0 мм из сборки системной платы.

Разместите пять (5) винтов на магнитном коврике для последующей сборки.

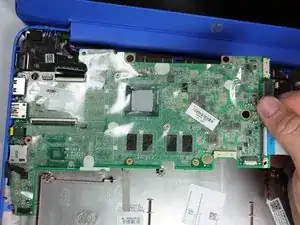

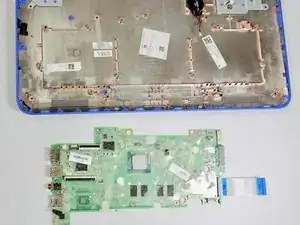

Поднимите правую сторону системной платы и сдвиньте её из устройства.
