Замена дисплея HP Stream 13-c110nr
Руководство по ремонту узла дисплея поможет пользователю заменить экран на HP Stream 13-c110nr. Руководство также содержит шаги по снятию модуля WLAN и камеры.
Шаг 1
Закройте устройство.
Извлеките вилку адаптера питания из электрической розетки.
Отсоедините адаптер питания от устройства.
Выключите устройство.
Отсоедините все внешние устройства от компьютера.
Если вы не уверены, выключен ли компьютер или находится в режиме гибернации, запустите компьютер, затем завершите работу операционной системы.
Шаг 2
Переверните устройство так, чтобы задняя крышка была обращена к вам.
Шаг 3
Используйте медиатор, чтобы снять два (2) крупных ножных упора вдоль заднего края устройства.
Используйте медиатор, чтобы снять два (2) маленьких ножных упора.
Используйте медиатор, чтобы снять одну (1) заглушку винта.
Поместите резиновые ножные упоры в безопасное место для последующей сборки.
Шаг 4
Удалите тринадцать (13) винтов Phillips P0 PM2.5x6.0 мм.
Разместите тринадцать (13) винтов на магнитной матрице для последующей сборки.
Шаг 5
Переверните устройство лицевой стороной к себе.
Откройте устройство, как показано.
Шаг 6
Вставьте лопаточку между верхней крышкой и нижней крышкой, чтобы приподнять передний край до отделения от нижней крышки.
Не снимайте полностью клавиатуру/верхнюю крышку с нижней крышки пока.
Шаг 7
Отключите кабель тачпада.
Шаг 8
Отключите кабель клавиатуры.
Шаг 9
Отключите кабель питания.
Шаг 10
Снимите клавиатуру/верхнюю крышку с устройства.
Шаг 11

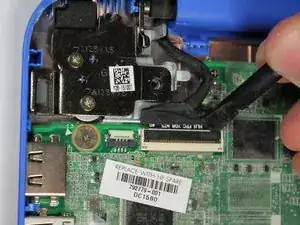

Отключите кабель дисплея от системной платы.
Шаг 12

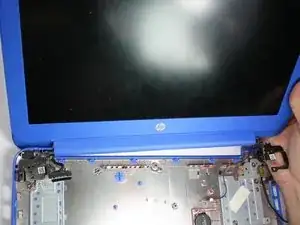

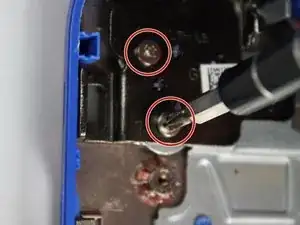

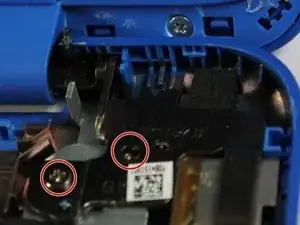

Снимите четыре (4) винта Phillips P0 PM2.5x4.5 мм с кронштейнов крепления экрана.
Разместите четыре (4) винта на магнитной матрице для последующей сборки.
Шаг 13

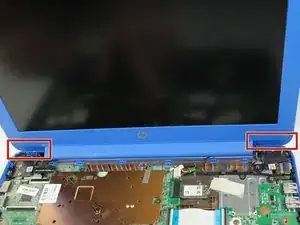

Отклейте две (2) наклейки, расположенные в нижних углах сборки дисплея.
Поместите две (2) наклейки в безопасное место для последующей сборки.
Шаг 14

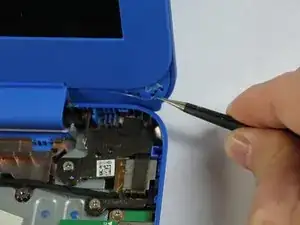

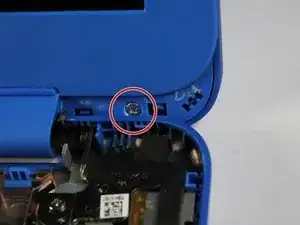

Удалите два (2) винта Phillips P0 PM2.5x2.0 мм.
Разместите два (2) винта на магнитной матрице для последующей сборки.
Шаг 15

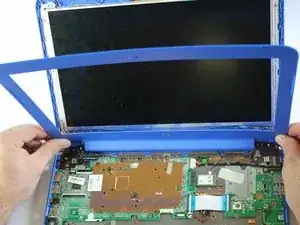

Используйте медиатор, чтобы отжать рамку дисплея от экрана.
Шаг 16

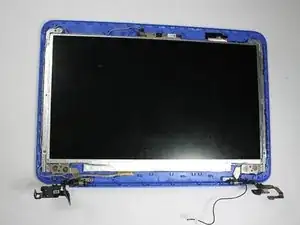

Снимите сборку дисплея.
Шаг 17

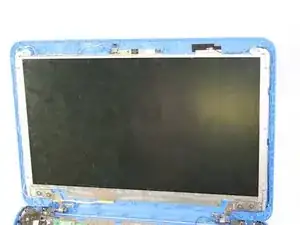

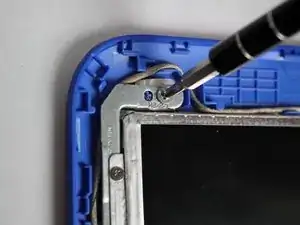

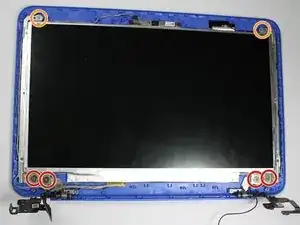

Удалите четыре (4) винта Phillips P0 PM2.5x4.5 мм.
Разместите четыре (4) винта на магнитной матрице для последующей сборки.
Удалите два (2) винта Phillips P0 PM2.5x3.0 мм.
Разместите два (2) винта на магнитной матрице для последующей сборки.
Шаг 18
Отделите дисплей от задней крышки.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
