Замена модуля памяти Dell Precision 7520

Переместите защелку разблокировки к значку разблокировки, чтобы освободить крышку батареи [1].

Проведите и поднимите крышку батареи, чтобы снять ее с компьютера [2].

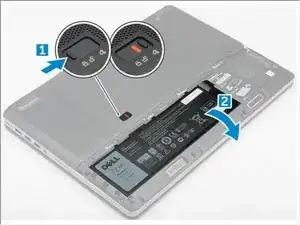

Переместите защелку разблокировки от значка разблокировки, чтобы разблокировать батарею [1].

Поднимите и снимите батарею с компьютера [2].

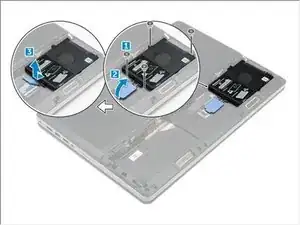

Удалите винты M3.0x3.0, которые крепят жесткий диск к компьютеру [1].

Поднимите защелку жесткого диска, чтобы освободить жесткий диск [2].

Проведите и поднимите жесткий диск из компьютера [3].

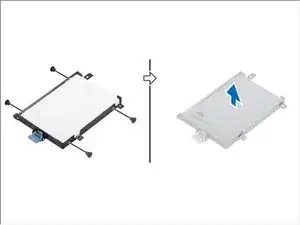

Удалите винты M3.0x3.0, которые крепят жесткий диск. Поднимите жесткий диск из крепления.

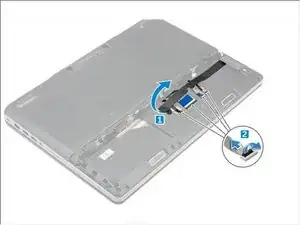

Снимите ленту, чтобы получить доступ к кабелю клавиатуры [1].

Отключите кабели клавиатуры от системной платы [2]

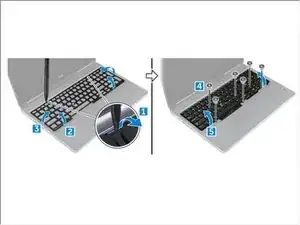

Используя пластиковую лопатку, отсоедините декор клавиатуры от нижней части и продвигайтесь вдоль верхнего края, чтобы снять его с компьютера [1, 2, 3].

Удалите винты M2.0x2.5, которые крепят клавиатуру к компьютеру [4].

Поднимите и сдвиньте клавиатуру, чтобы снять ее с компьютера [5].

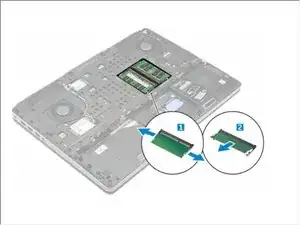

Отогните защелки удержания от модуля памяти, пока он не поднимется.

Поднимите модуль памяти и снимите его с компьютера.

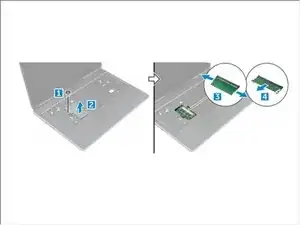

Уберите винт, который крепит защиту памяти [1].

Поднимите и снимите защиту памяти с компьютера [2].

Отогните защелки удержания от модуля памяти, пока он не поднимется [3].

Поднимите модуль памяти и снимите его с компьютера [4].
