Замена динамика Dell Precision 7560
Используйте это руководство, чтобы заменить неисправный динамик в ноутбуке Dell Precision 7560.
Динамики отвечают за звук, который вы слышите при воспроизведении музыки, просмотре видео или выполнении любых других действий, связанных со звуком на ноутбуке. Если вы заметили искажение звука или его полное отсутствие, следует заменить динамик.
Перед началом убедитесь, что ноутбук полностью выключен, и отключены все внешние источники питания.
Шаг 1
Винты, удерживающие заднюю крышку, не подлежат полному извлечению.
Используйте отвертку Phillips #0, чтобы ослабить восемь удерживаемых винтов 5 мм в нижней крышке.
Снимите заднюю крышку, приподняв её за углы.
Шаг 2
Открутите и снимите пять винтов 2 мм, фиксирующих аккумулятор.
Найдите разъём аккумулятора.
Шаг 3
Потяните разъём на себя, чтобы отключить его.
Используйте пальцы или пластиковый инструмент для вскрытия, чтобы поддеть аккумулятор и вынуть его из ноутбука.
Шаг 4

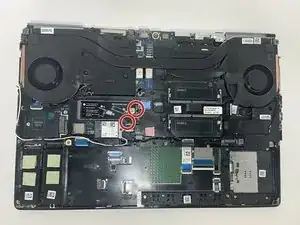

Открутите и снимите два винта 3 мм, фиксирующих твердотельный накопитель.
Шаг 5
Снимите верхнюю крышку твердотельного накопителя, приподняв её за углы.
Обратите внимание, что твердотельный накопитель находится под крышкой.
Осторожно потяните твердотельный накопитель на себя за открытый торец, чтобы отсоединить его.
При наличии подходящей заменяющей детали замените старый SSD на новый.
Шаг 6

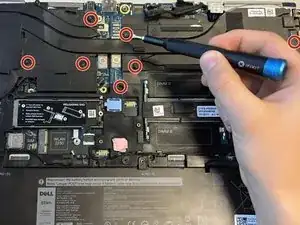

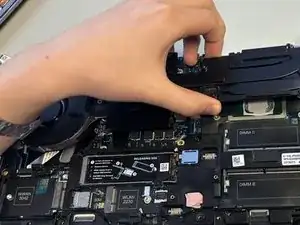

Ослабьте восемь удерживаемых винтов, фиксирующих блок вентилятора, с помощью отвертки Phillips #0.

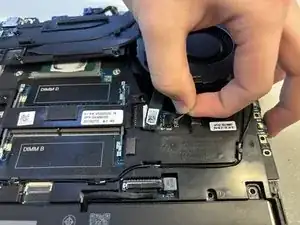

Поддев снизу, аккуратно снимите вентилятор.
Шаг 7
С помощью отвертки Phillips #0 удалите винт 5 мм, удерживающий модуль Wi‑Fi.
Снимите металлическую накладку.

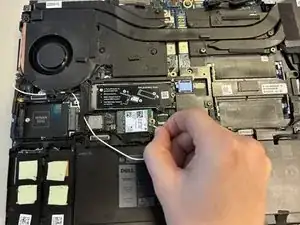

Отключите провода, присоединённые к модулю Wi‑Fi.
Снимите модуль Wi‑Fi.
Шаг 8

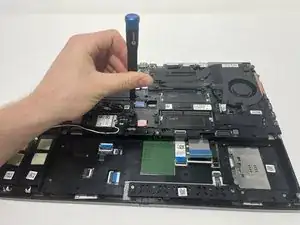

Удалите винты 2 мм, фиксирующие металлическую рамку, используя отвертку Phillips #0.
Осторожно и полностью уберите любые провода, проходящие над рамкой.

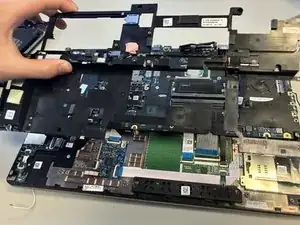

Поднимите металлическую рамку.
Шаг 9

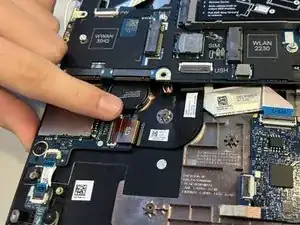

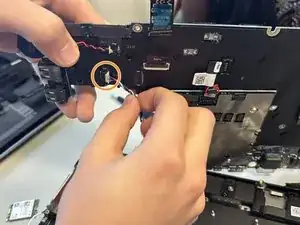

Отогните металлический язычок, удерживающий разъём SD.

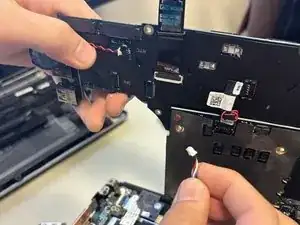

Осторожно потяните, чтобы отсоединить металлический соединительный провод.
Шаг 10

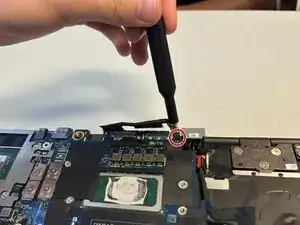

Удалите винт 5 мм, удерживающий металлическую крышку над проводным соединением, используя отвертку Phillips #0.

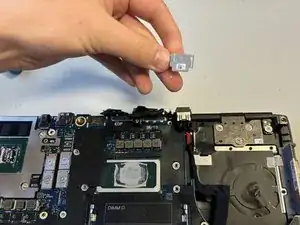

Снимите металлическую крышку.

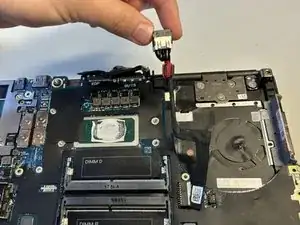

Отключите жгут проводов.
Шаг 11

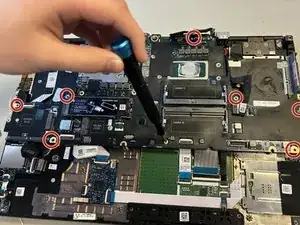

Используя отвертку Phillips #0, удалите восемь винтов 2 мм, крепящих материнскую плату.

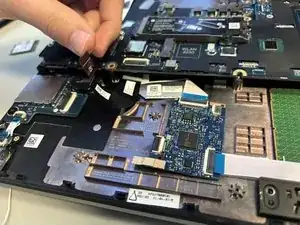

Осторожно отсоедините провод динамика от материнской платы.
Шаг 12

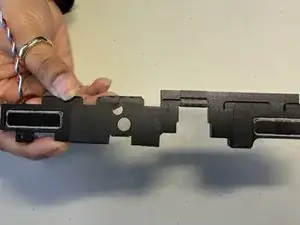

Держась обеими руками, аккуратно поднимите и выньте динамик.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
