Замена модуля дисплея Dell Vostro 3550
В этом руководстве показано, как заменить модуль дисплея на Dell Vostro 3550. Замена может потребоваться, если экран треснул или повреждён. При выполнении шагов данного руководства соблюдайте осторожность при работе с проводами и кабелями.
Шаг 1

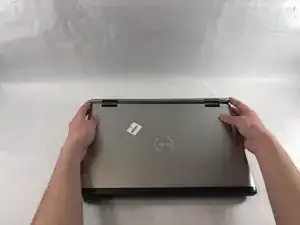

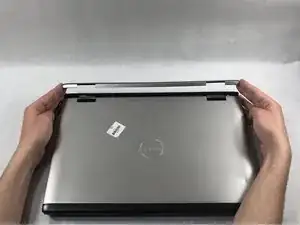

Схватите заднюю отделку корпуса ноутбука и потяните вверх, чтобы снять её.
Шаг 2

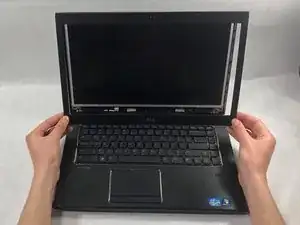

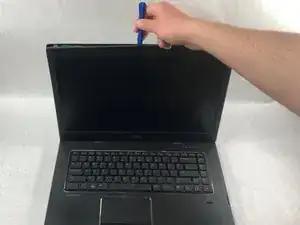

Проведите пластиковым инструментом для вскрытия по периметру лицевой рамки дисплея.

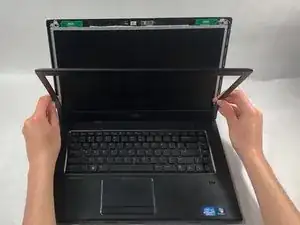

Аккуратно снимите рамку с дисплея.
Шаг 3

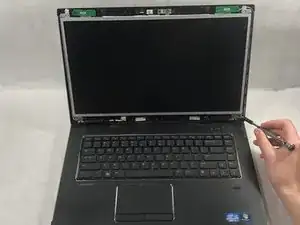

Удалите шесть винтов Phillips #0 длиной 7 мм, крепящих дисплей к верхней части корпуса ноутбука.

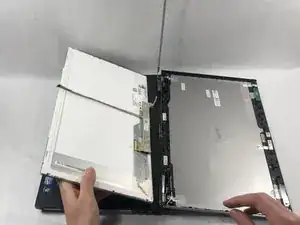

После снятия всех шести винтов аккуратно опустите дисплей, чтобы обнажить кабель камеры.
Шаг 4

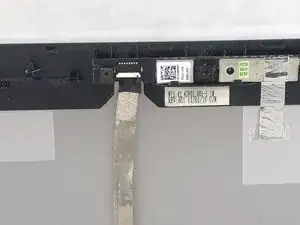

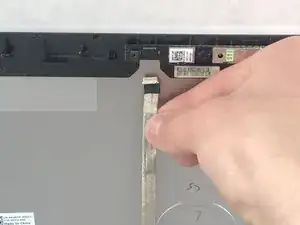

Отключите ленточный кабель камеры, аккуратно потянув его от разъёма.
Шаг 5

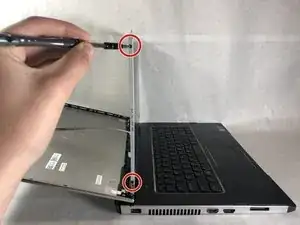

Удалите четыре винта Phillips #0 длиной 5 мм (по два с каждой стороны), крепящие дисплей к металлической рамке.
Шаг 6

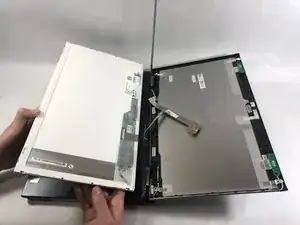

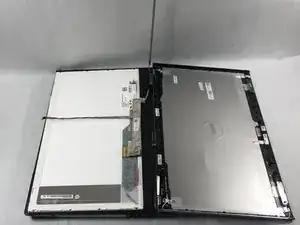

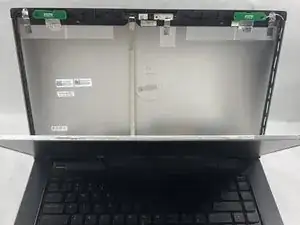

Аккуратно опустите дисплей в положение покоя.
Шаг 7

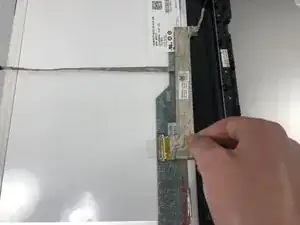

Ослабьте прозрачную ленту, фиксирующую ленточный кабель к дисплею.
Аккуратно оттяните ленточный кабель от разъёма.
Шаг 8
Отклейте ленточный кабель от дисплея.
Снимите дисплей с ноутбука.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
