Замена вентилятора Dell Vostro 3550

Сдвиньте защелки для разблокировки аккумулятора.

Сдвиньте аккумулятор и выньте его из компьютера.

Поверните ноутбук вверх ногами. Откройте дисплей, чтобы открыть доступ к клавиатуре.

Используйте металлическую лопатку, чтобы приподнять клавиатуру вверх от основания. Убедитесь, что вы освободили каждую из трех защелок, удерживающих клавиатуру на месте.

Осторожно поднимите клавиатуру вверх, чтобы открыть шлейф клавиатуры.

Поднимите черный зажим на разъеме кабеля клавиатуры вверх, чтобы освободить кабель.

Отсоедините шлейф от разъема.

Снимите клавиатуру.

Удалите три шурупа Phillips #0 длиной 7 мм, которые крепят доступную панель к основанию компьютера.

Приподнимите доступную панель под углом и снимите ее с компьютера.

Удалите два шурупа Phillips #0 длиной 5 мм, которые крепят жесткий диск к системе.

Приподнимите жесткий диск под углом от системы и выньте его.

Удалите четыре шурупа Phillips #0 длиной 5 мм, которые крепят кронштейн жесткого диска к жесткому диску.

Удалите пять шурупов Phillips #0 длиной 7 мм, которые крепят алюминиевые боковые панели к ноутбуку.

Переверните компьютер и откройте экран.

Удалите два шурупа Phillips #0 длиной 5 мм, расположенные крайне справа и слева от корпуса материнской платы.

Удалите маленький шлейф, подключенный к левой стороне корпуса.

Повторите этот шаг для трех оставшихся шлейфов на корпусе.

Используйте металлическую лопатку, чтобы отсоединить панель обивки от остальной части ноутбука.

Снимите панель обивки, чтобы открыть материнскую плату.

Удалите маленький кабель, соединяющий материнскую плату с остальной частью компьютера.

Удалите шлейф, соединяющий материнскую плату с экраном, который находится крайне слева.

Удалите семь шурупов Phillips #0 длиной 5 мм, которые крепят материнскую плату к корпусу.

Приподнимите материнскую плату, чтобы вынуть ее из корпуса ноутбука.

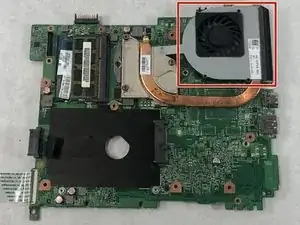

Переверните материнскую плату, чтобы получить доступ к блоку вентилятора.

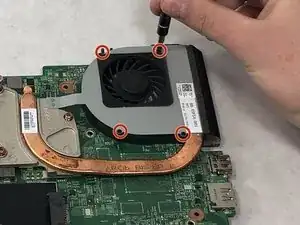

Удалите четыре шурупа Phillips #0 длиной 5 мм, которые удерживают вентилятор на материнской плате.

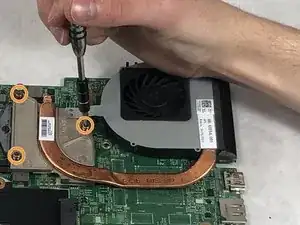

Удалите три бронзовых шурупа Phillips #0 длиной 8 мм, которые крепят радиатор к материнской плате.

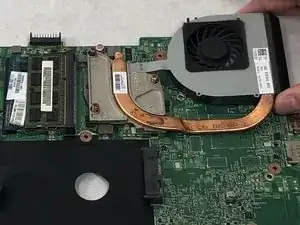

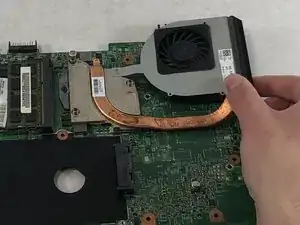

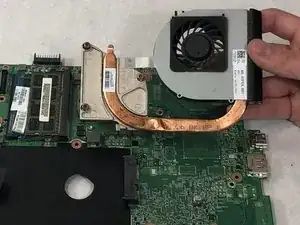

Осторожно поднимите блок вентилятора и радиатор от материнской платы и поместите его на ровную поверхность.

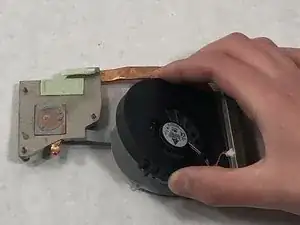

После того как вы положите его, переверните корпус вентилятора, чтобы открыть нижнюю часть вентилятора.

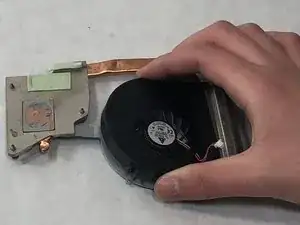

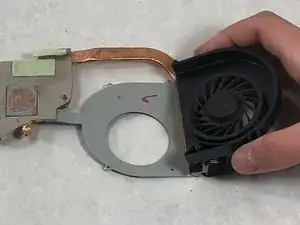

Возьмите корпус вентилятора и потяните вверх.

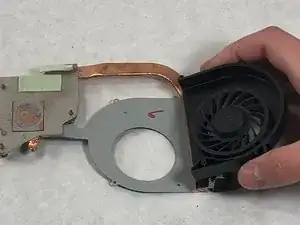

Поддержите корпус вентилятора на его петле, чтобы открыть лопасти вентилятора.

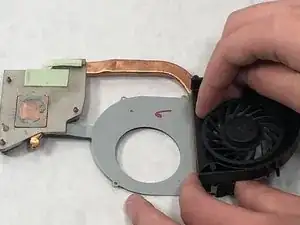

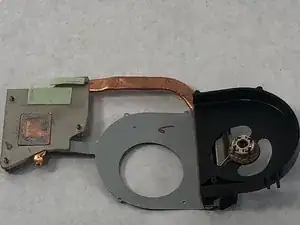

Аккуратно потяните вверх за вентилятор, чтобы отделить его от мотора.

После того как вентилятор удален, аккуратно установите новый на мотор.
