Замена материнской платы Dell Vostro 3550

Сдвиньте фиксирующие защёлки, чтобы разблокировать аккумулятор.

Сдвиньте аккумулятор и извлеките его из компьютера.

Поставьте ноутбук в рабочее положение. Откройте экран, чтобы получить доступ к клавиатуре.

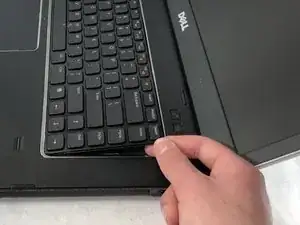

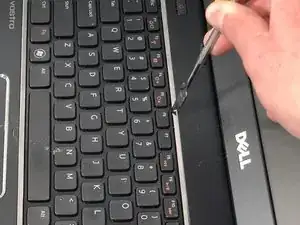

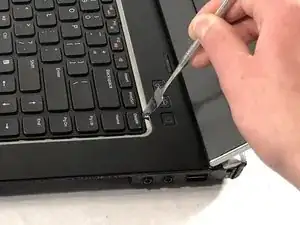

Используйте металлическую лопатку, чтобы аккуратно приподнять клавиатуру от основания. Убедитесь, что отщелкнули все три защёлки, удерживающие клавиатуру на месте.

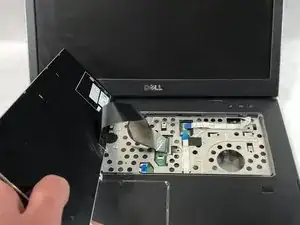

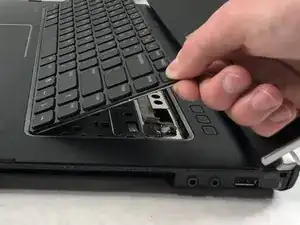

Осторожно приподнимите клавиатуру, чтобы открыть доступ к ленточному кабелю клавиатуры.

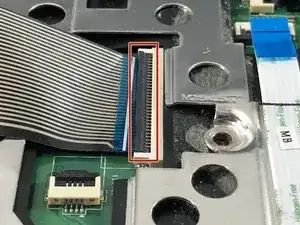

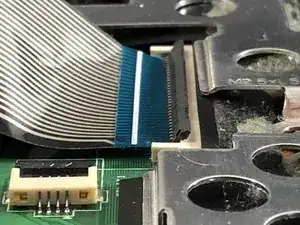

Поднимите чёрную планку в разъёме ленточного кабеля клавиатуры вверх, чтобы освободить кабель.

Оттяните ленточный кабель от разъёма.

Снимите клавиатуру.

Удалите три винта Phillips #0 длиной 7 мм, которые крепят крышку доступа к основанию компьютера.

Отогните крышку доступа под углом и снимите её с компьютера.

Удалите два винта Phillips #0 длиной 5 мм, которые крепят жёсткий диск к системе.

Поднимите жёсткий диск под углом и извлеките его из системы.

Снимите четыре винта Phillips #0 длиной 5 мм, которые крепят кронштейн жёсткого диска к самому диску.

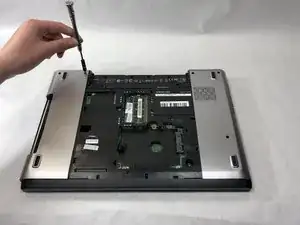

Удалите пять винтов Phillips #0 длиной 7 мм, крепящих алюминиевые боковые панели к ноутбуку.

Переверните компьютер и откройте экран.

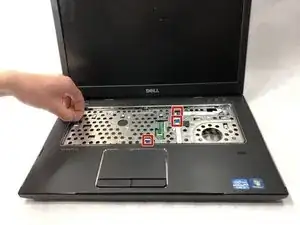

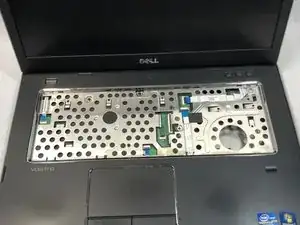

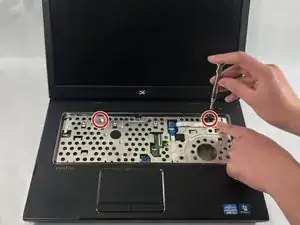

Удалите два винта Phillips #0 длиной 5 мм, расположенных максимально справа и максимально слева на кожухе материнской платы.

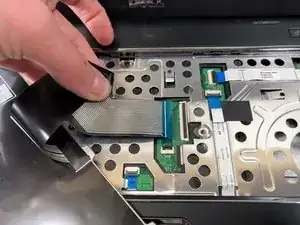

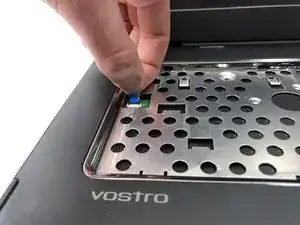

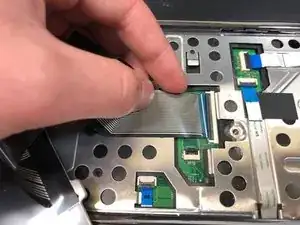

Отсоедините маленький ленточный кабель, подключённый к левой стороне кожуха.

Повторите этот шаг для трёх оставшихся ленточных кабелей на кожухе.

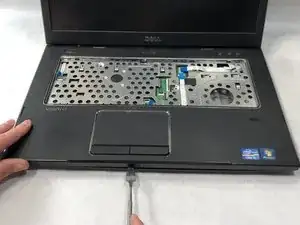

Используйте металлическую лопатку, чтобы освободить панель под ладони от остальной части ноутбука.

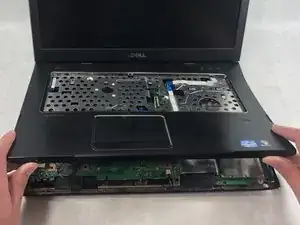

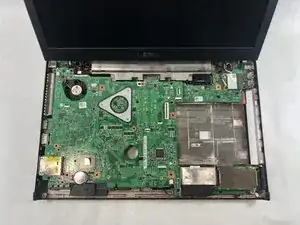

Снимите панель под ладони, чтобы получить доступ к материнской плате.

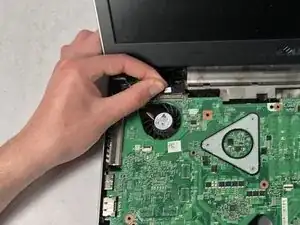

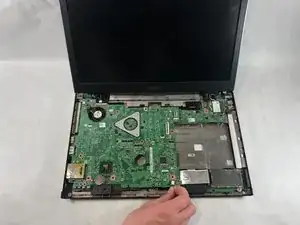

Отсоедините небольшой кабель, соединяющий материнскую плату с остальными компонентами компьютера.

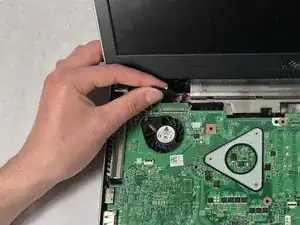

Снимите ленточный кабель слева, который соединяет материнскую плату с экраном.

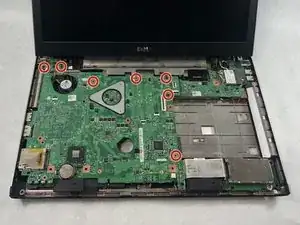

Удалите семь винтов Phillips #0 длиной 5 мм, которые крепят материнскую плату к корпусу.

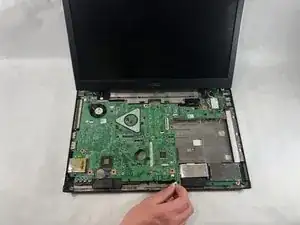

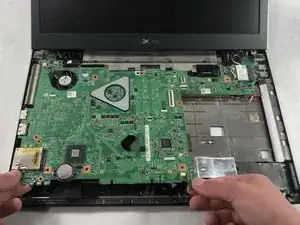

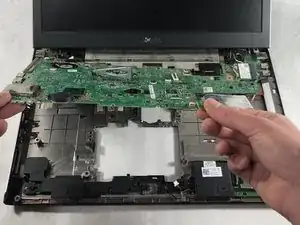

Поднимите материнскую плату вверх, чтобы извлечь её из корпуса ноутбука.
