Замена материнской платы Samsung NP300E5C-A09US

Положите ноутбук так, чтобы дно смотрело в небо.

Отодвиньте обе защелки от центра устройства.

Когда обе они полностью разблокированы, аккуратно вытащите батарею.

Удалите этот винт Phillips #8 длиной 4 мм с помощью отвертки Phillips #00.

Уверенно, но осторожно потяните крышку к себе.

После перемещения крышки на 2 сантиметра вы сможете ее приподнять и снять.

Удалите четыре винта Phillips #8 длиной 4 мм с помощью отвертки Phillips #00.

Осторожно приподнимите жесткий диск, но не вынимайте его.

Убедитесь, что крепко держите основание разъема внизу жесткого диска.

Аккуратно потяните разъем, чтобы освободить жесткий диск.

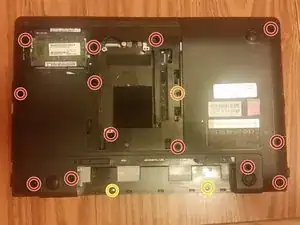

Убедитесь, что удалили тринадцать винтов Philips, закрепляющих основание к подложке.

Удалите винт, закрепляющий оптический привод.

Удалите два небольших винта Philips, крепящих основание к подложке.

Вставьте лопатку в зазор между подложкой и основанием спереди ноутбука.

На этом ноутбуке основание снимается с подложки, а не наоборот, как на большинстве ноутбуков, поэтому, когда у вас будет достаточно рычага, переверните ноутбук вверх дном, как на картинке, и потяните вверх за основание.

Не пытайтесь отделить рамку вокруг клавиатуры!

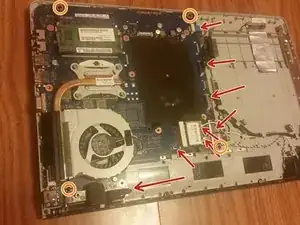

Удалите все разъемы с материнской платы.

Перевод руководства с ifixit.com
