Замена вентилятора Samsung NP305E5A-A03US

Перед заменой аккумулятора обязательно отключите ноутбук от питания.

Переверните ноутбук задней стороной вверх, чтобы компонент аккумулятора оказался перед Вами.

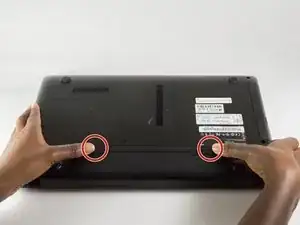

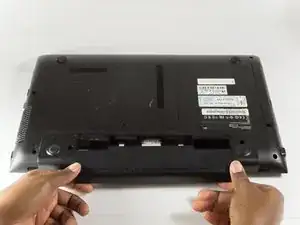

Поместите большие пальцы на фиксаторы.

Сдвиньте фиксаторы большими пальцами наружу (в направлении стрелок).

При правильном сдвиге фиксаторов до конца Вы должны услышать щелчок.

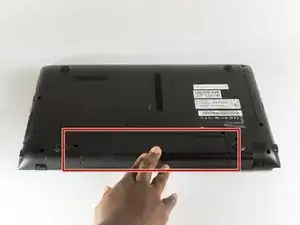

Вытяните аккумулятор из ноутбука на себя, чтобы безопасно извлечь его.

Если Вы утилизируете аккумулятор, не выбрасывайте его в мусор. Найдите местное предприятие по переработке аккумуляторов, чтобы не нанести вред окружающей среде.

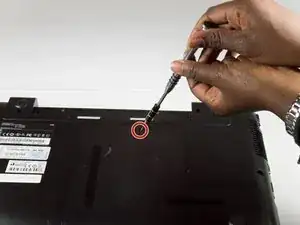

Выкрутите винты длиной 3,5 мм с помощью крестовой отвертки J0, поворачивая отвертку против часовой стрелки.

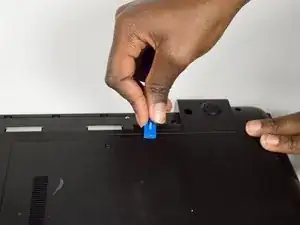

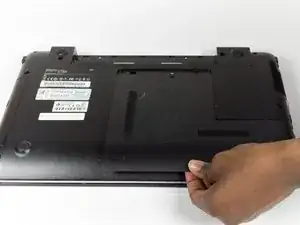

Вставьте пластиковую инструмент в зазор между задней панелью L-образной формы, чтобы сдвинуть панель и снять ее.

Учтите, что может потребоваться усилие. Если у Вас возникают трудности с использованием пластикового инструмента, попробуйте снять панель вручную.

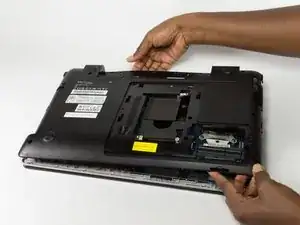

Тяните панель на себя, чтобы снять её.

Выкрутите три винта длиной 3,5 мм с помощью крестовой отвертки J0, поворачивая отвертку против часовой стрелки.

Выкрутите один винт длиной 4,45 мм с помощью крестовой отвертки J0, поворачивая отвертку против часовой стрелки.

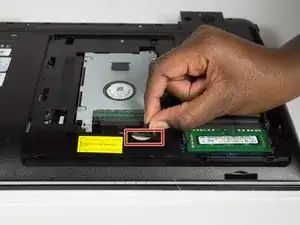

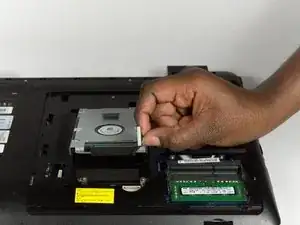

Отсоедините шлейф, соединяющий жесткий диск с материнской платой, потянув за него.

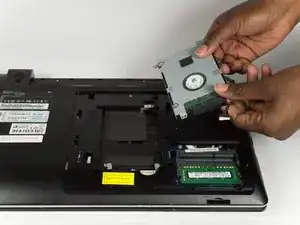

Удалите жесткий диск, приподняв его на себя.

Выкрутите четырнадцать винтов длиной 9,5 мм с помощью крестовой отвертки J0, поворачивая отвертку против часовой стрелки.

Выкрутите два винта длиной 3,5 мм с помощью крестовой отвертки J0, поворачивая отвертку против часовой стрелки.

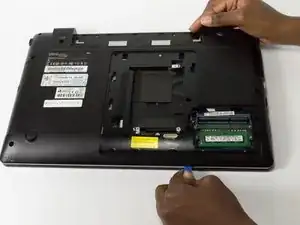

Вставьте пластиковый инструмент в зазор между задней панелью и корпусом ноутбука.

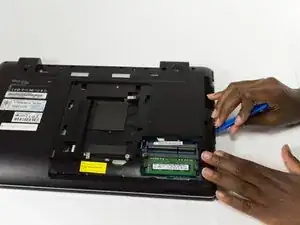

Продвигайте пластиковый инструмент вдоль зазора, чтобы ослабить заднюю панель и снять её с ноутбука.

Может быть сложно продвинуть пластиковый инструмент вдоль стыка, поэтому может потребоваться приложить некоторое усилие.

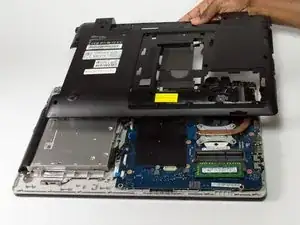

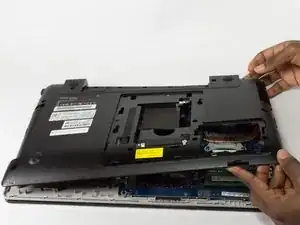

Снимите заднюю панель, приподняв её на себя.

Для снятия задней панели может потребоваться усилие.

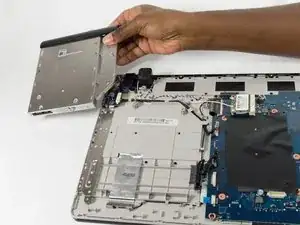

Извлеките оптический привод, выдвинув его от ноутбука.

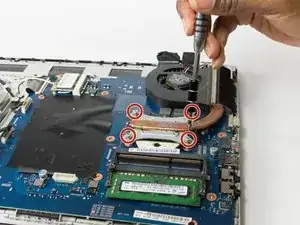

Выкрутите четыре винта длиной 8,9 мм с помощью крестовой отвертки J0, поворачивая отвертку против часовой стрелки.

Винты ослабляются лишь до такой степени, чтобы можно было снять решетку, поэтому полностью выкрутить винты не получится.

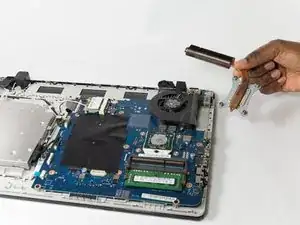

Снимите решетку, приподняв её от ноутбука.

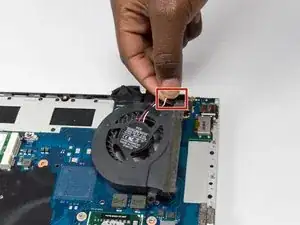

Отключите шлейф, соединяющий вентилятор с материнской платой, потянув за него.

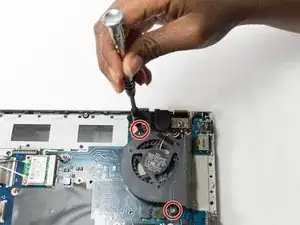

Выкрутите два винта длиной 4,45 мм с помощью крестовой отвертки J0, поворачивая отвертку против часовой стрелки.

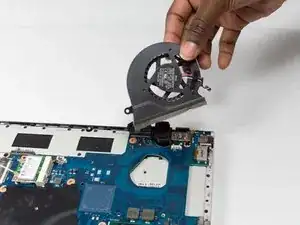

Извлеките вентилятор, приподняв его на себя.
