Замена материнской платы Samsung NP305V5A

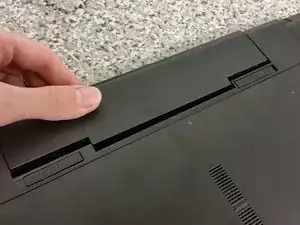

По крайней мере, эта часть проста. Просто отодвиньте обе защелки наружу, вдали от центра ноутбука, отпустите и вытащите батарею.

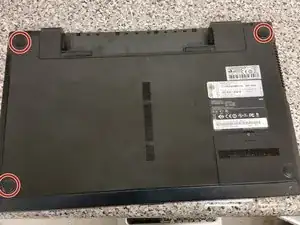

К сожалению, в многих новых ноутбуках винты скрыты под резиновыми ножками. Это один из таких случаев. Только обозначенные резиновые ножки имеют винты под собой, четвертая - нет. Снимите их.

Удалите единственный винт с крышки памяти и приподнимите крышку.

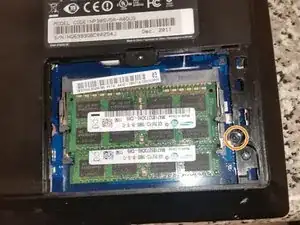

Удалите единственный винт под крышкой памяти.

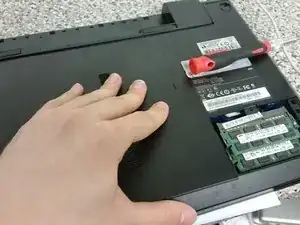

С лицевой стороны ноутбука, направленной от вас, потяните нижнюю крышку к себе. Она сдвинется к вам.

Поднимите крышку вверх, и она снимется.

Удалите четыре винта Phillips, удерживающие жесткий диск.

Удалите двенадцать винтов Phillips, удерживающих подлокотник.

Удалите единственный винт Phillips, удерживающий привод дисков.

Потяните вверх за язычок поддона.

Отсоедините разъем от поддона и уберите жесткий диск в сторону.

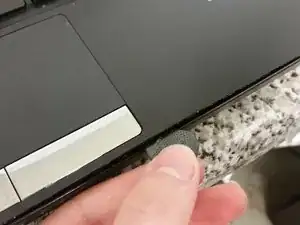

Используйте медиатор, чтобы отделить основание от подлокотника.

Этот тип ноутбука имеет материнскую плату, закрепленную на подлокотнике, а не на основании, поэтому основание снимается.

Удалите четыре винта радиатора, окружающие разъем процессора. Это необходимо, так как радиатор блокирует удаление петлей.

Удалите 7 винтов Phillips, удерживающих петли на подлокотнике.

Поверните петли от подлокотника. Вам может понадобиться отвертка, чтобы поддеть, но будьте осторожны, если будете это делать!

Отсоедините антенны от Wi-Fi-карты.

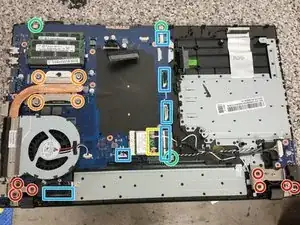

Удалите все показанные разъемы. Удалите винт материнской платы, спрятанный под видео кабелем. Для этого вам придется использовать биту Phillips #0, если вы еще этого не сделали.

Удалите три оставшихся винта материнской платы.
