Замена внутреннего вентилятора Samsung NP270E5E-K03US

Положите ноутбук крышкой вниз, чтобы получить доступ к нижней части.

Найдите два фиксатора на дне ноутбука. Сдвиньте фиксаторы внутрь до лёгкого щелчка.

Полностью извлеките аккумулятор из ноутбука.

Выверните винт 4 мм и сдвиньте крышку от корпуса компьютера, чтобы открыть отсек для жёсткого диска и модулей памяти.

Найдите серую крышку отсека жёсткого диска и снимите четыре угловых винта 3.5 мм.

Поднимите крышку отсека жёсткого диска, потянув за ручку вверх.

Теперь Вы можете извлечь жёсткий диск из отсека, освободив место для установки нового накопителя взамен повреждённого.

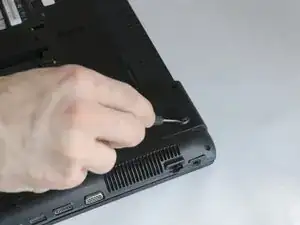

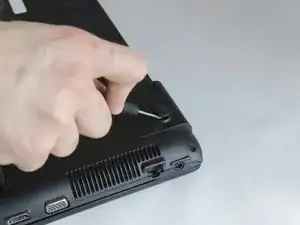

Снимите прогулочную/упорную накладку в правом верхнем углу ноутбука с помощью крестообразной отвёртки. Отожмите накладку, чтобы обнаружить под ней винт 4 мм.

Удалите все семнадцать винтов 4 мм.

Осторожно, не порвите резиновую ножку, скрывающую винт.

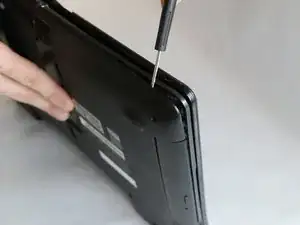

Используйте пластиковый инструмент для вскрытия, чтобы отщелкнуть заднюю панель ноутбука. Начинайте с углов и проведите инструментом вдоль кромок корпуса.

Это медленный процесс. Не пытайтесь снимать панель с усилием.

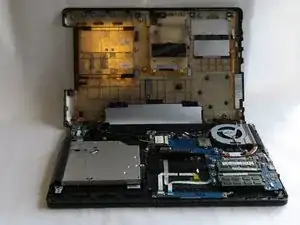

Снимите заднюю панель.

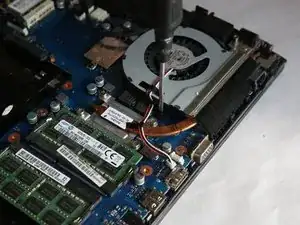

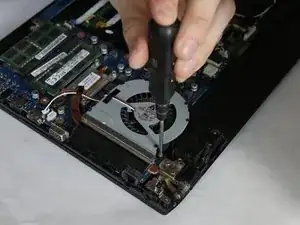

Выверните два винта 4 мм, удерживающие вентилятор.

Храните все винты в одном месте, чтобы они не потерялись.

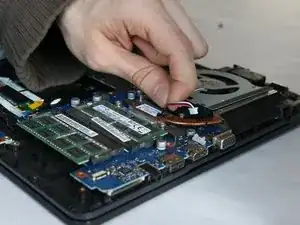

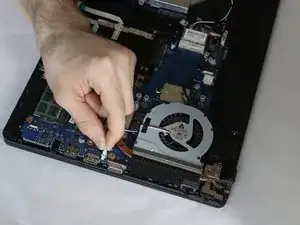

Отсоедините белый разъёмный кабель, соединяющий вентилятор с материнской платой.

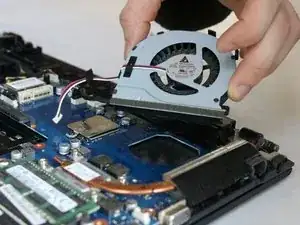

Аккуратно извлеките вентилятор из ноутбука.
