Замена вентилятора системы охлаждения Samsung NP R580 JBB2
Вентиляторы охлаждения необходимы для предотвращения перегрева компонентов внутри ноутбука; повреждённый, неисправный или недостаточно производительный вентилятор может привести к серьёзным проблемам. Это руководство покажет, как добраться до вентилятора и снять его для осмотра или замены. Большинство шагов достаточно просты, но будьте осторожны с ленточными разъёмами и защёлками корпуса — их повреждение может создать проблемы в будущем.
Если Ваш ноутбук регулярно перегревается, замену этого компонента стоит рассмотреть в первую очередь. Руководство также покажет, как получить доступ и снять жёсткий диск, DVD-привод и клавиатуру, если потребуется доступ к этим компонентам. Удачи!
Шаг 1

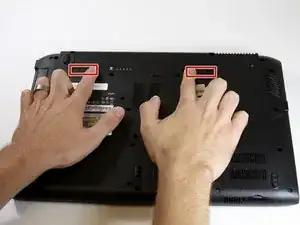

Снимите аккумулятор, сдвинув защёлки фиксатора аккумулятора боковым движением наружу в положение «отщёлкнуто».
Сдвиньте аккумулятор вверх и выньте его из отсека.
Снимите заглушку слота SD-карты.
Шаг 2

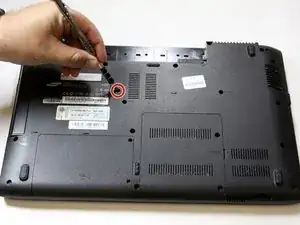

Выверните винт с крестообразной шлицевой головкой 9 мм, маркированный «ODD».

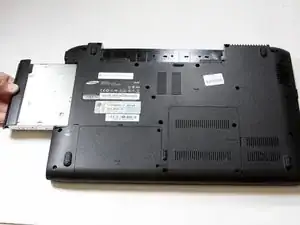

Вытяните DVD-привод из корпуса.
Снимите два винта корпуса с крестообразной шлицевой головкой 3 мм.
Шаг 3

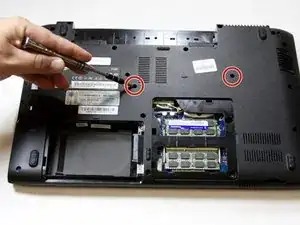

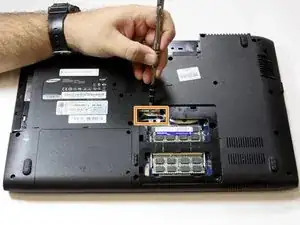

Выверните два винта с крестообразной шлицевой головкой 9 мм на крышке снизу, маркированной «memory».
Снимите крышку, маркированную «memory».
Отсоедините два серых разъёма.
Шаг 4
Выверните два винта с крестообразной шлицевой головкой 5 мм на крышке снизу, маркированной «HDD».

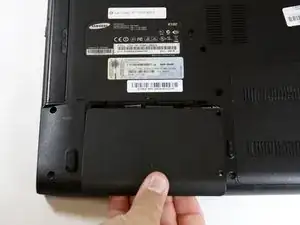

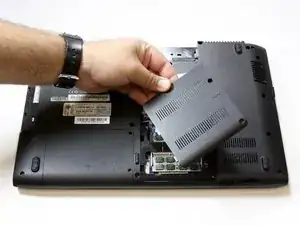

Снимите крышку жесткого диска, потянув вниз и откидывая её в сторону.

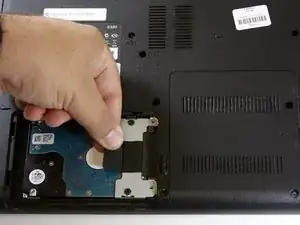

Потяните черную защёлку влево, пока она не освободит соединение, и снимите её.
Шаг 5

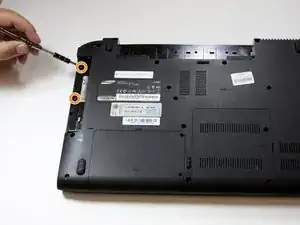

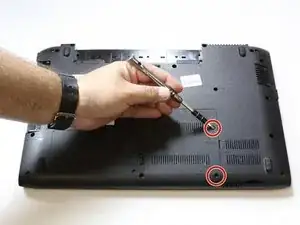

Выверните два винта с крестообразной шлицевой головкой 7 мм на нижней крышке, маркированные «KBD».
Шаг 6

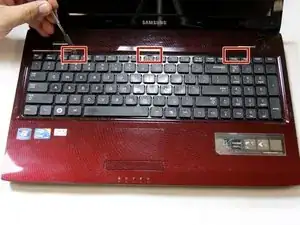

Откройте крышку ноутбука и найдите три защёлки крепления клавиатуры. Как только обнаружите их, используйте плоский металлический инструмент, чтобы отжать защёлки.

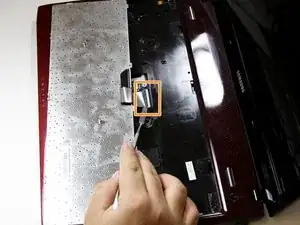

Поднимите клавиатуру — под ней Вы найдёте ленточный разъём.
Поднимите чёрную часть разъёма, чтобы освободить ленту, и отложите клавиатуру в сторону.
Шаг 7
Отсоедините ленточный разъём тачпада, потянув серый разъём вниз в сторону тачпада, чтобы освободить ленту.
Отсоедините провода динамиков, потянув их вверх в сторону экрана ноутбука.
Шаг 8

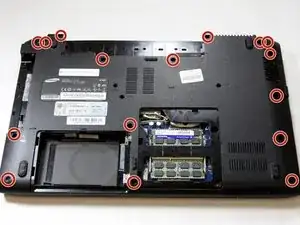

Выверните шестнадцать винтов с крестообразной шлицевой головкой 9 мм на нижней крышке корпуса.
Шаг 9

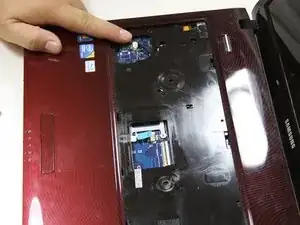

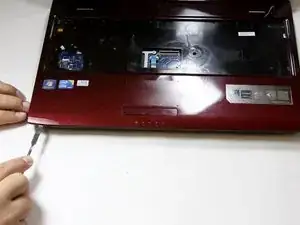

Отожмите пластину корпуса над клавиатурой металлической лопаткой и отложите её в сторону.
Шаг 10

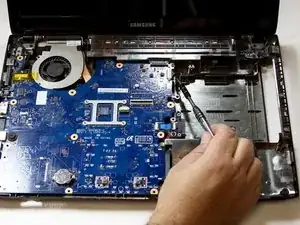

Отсоедините белый разъём USB-устройства, потянув наружу с помощью нейлоновой лопатки.
Отсоедините синий ленточный разъём DVD-привода, потянув синюю бирку боковым движением от материнской платы с помощью нейлоновой лопатки.
Отсоедините кабель экрана, потянув его в сторону экрана с помощью нейлоновой лопатки.
Шаг 11

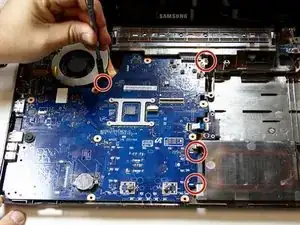

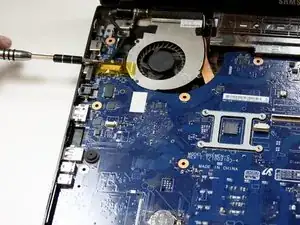

Выверните три винта с крестообразной шлицевой головкой 5 мм на материнской плате и один винт 5 мм на вентиляторе.
Все винты отмечены белыми стрелками, указывающими на них.
Шаг 12
Выведите материнскую плату из корпуса, поднимая её вверх.

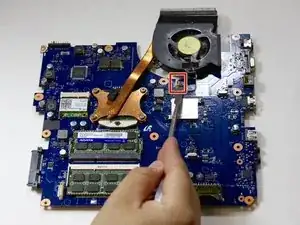

Отсоедините провод вентилятора от материнской платы, потянув его вверх.
Шаг 13

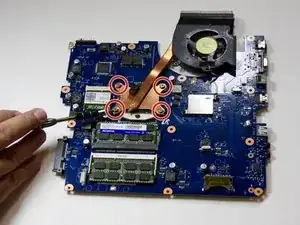

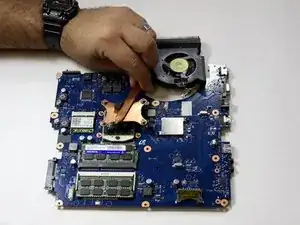

Ослабьте четыре самофиксирующихся винта, расположенные на медной тепловой пластине.
Поднимите и извлеките вентилятор.
Шаг 14

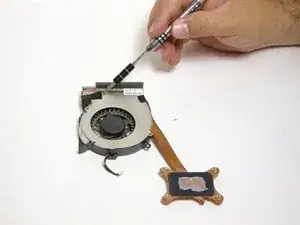

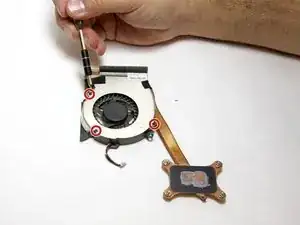

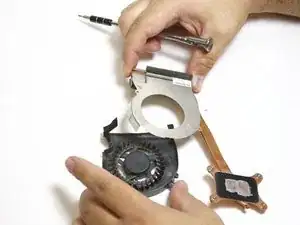

Выверните три винта с крестообразной шлицевой головкой 3 мм на корпусе вентилятора.
Снимите ленту с корпуса вентилятора.

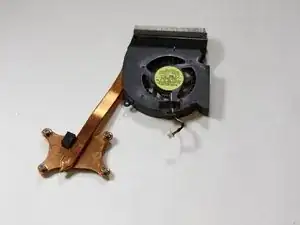

Снимите вентилятор с элементов охлаждения.
Заключение
Для сборки устройства выполняйте эти шаги в обратном порядке.
