Замена материнской платы Lenovo Yoga 710-15ISK
В этом руководстве показано, как заменить материнскую плату в ноутбуке Lenovo Yoga 710-15ISK. Материнская плата — это печатная плата, отвечающая за соединение всех компонентов с процессором. Если ваш ноутбук выдает «синий экран смерти», часто зависает или проявляет сбои, стоит рассмотреть замену материнской платы. При замене материнской платы обязательно сохраните все текущие компоненты для переноса на новую — некоторые узлы (например, оперативная память или модуль Wi‑Fi) легко пропустить, и если вы случайно избавитесь от них вместе со старой платой, у ноутбука возникнут проблемы.
Шаг 1
Переверните ноутбук так, чтобы снизу была направлена вверх.
Снимите десять винтов 2 мм, крепящих заднюю крышку к ноутбуку, с помощью отвертки Phillips #0. Места расположения винтов обведены на фото.
Шаг 2
Осторожно снимите заднюю крышку ноутбука пальцами.
Шаг 3
Снимите четыре винта 2 мм, крепящих батарею, с помощью отвертки Phillips #0.
Шаг 4
Отсоедините разъем между батареей и материнской платой, аккуратно потянув за пластиковую часть проводов.
Шаг 5
Извлеките батарею из корпуса ноутбука.
Шаг 6

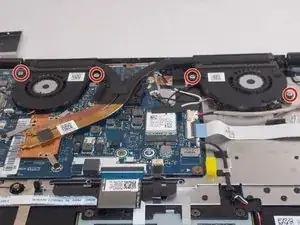

Снимите четыре винта 1.5 мм, крепящие вентиляторы, с помощью отвертки Phillips #00.
Шаг 7

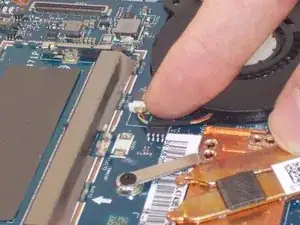

Отключите провод, соединяющий вентилятор с материнской платой, аккуратно потянув белый штекер из разъема.
Шаг 8

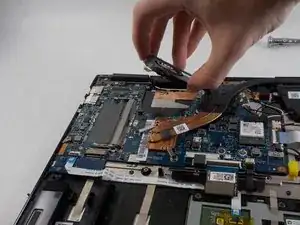

Поднимите оба вентилятора и извлеките их из ноутбука.
Шаг 9
Снимите наклейку с SSD, чтобы получить доступ к винту под ней.
Шаг 10
Выверните винт, удерживающий SSD, с помощью отвертки Phillips #0.
Осторожно потяните пластиковую защёлку рядом с винтом, пока накопитель не отведется и не приподнимется.
Шаг 11
Сдвиньте SSD и извлеките его из ноутбука.
Шаг 12

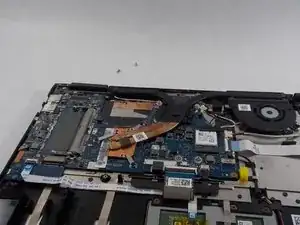

Выверните семь винтов 2 мм, крепящих материнскую плату, с помощью отвертки Phillips #0.
Шаг 13

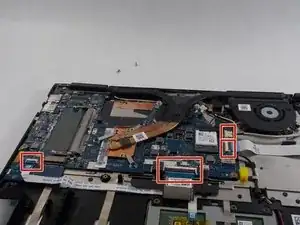

Отключите четыре кабеля, подключенные к материнской плате.

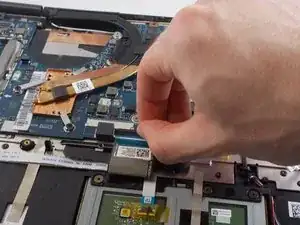

Для плоских ленточных кабелей поднимите черные фиксаторы, удерживающие их, прежде чем извлекать.
Шаг 14
Аккуратно поднимите материнскую плату и извлеките её из корпуса ноутбука.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
