Замена материнской платы Lenovo ThinkPad X280

Перед началом убедитесь, что устройство выключено и не подключено к источнику питания.

Откройте устройство так, чтобы Вы прямо смотрели на экран, а клавиатура лежала в горизонтальном положении.

Вставьте плоский конец лопатки под верхнюю часть правой кнопки мыши.

Подденьте её, чтобы снять кнопку.

Повторите для левой кнопки мыши.

Отвинтите две захваченные винта длиной 5 мм крестовой отверткой Phillips #0.

Используя чёрную лопатку, аккуратно поднимите пластик в месте расположения винтов.

Сдвиньте клавиатуру в сторону экрана Lenovo ThinkPad X280 и поднимите передний край вручную.

Осторожно снимите клавиатуру с устройства и переверните её.

Она всё ещё должна быть прикреплена разъёмами в левом верхнем углу, поэтому будьте осторожны, чтобы не порвать и не вытащить клавиатуру насильственно.

Отключите фиксирующие защёлки кабелей клавиатуры и трекпада острым концом чёрной лопатки.

Аккуратно вытяните кабели из прямоугольного разъёма, чтобы отсоединить клавиатуру.

Снимите клавиатуру.

Перед началом убедитесь, что устройство полностью выключено и не подключено к источнику питания.

Закройте устройство и переверните его, чтобы получить доступ к задней панели.

Отвинтите пять захваченных винтов на задней панели крестовой отверткой Phillips #1, пока не услышите лёгкий щелчок.

Это захваченные винты и они не вынимаются полностью.

Аккуратно подденьте инструментом для вскрытия или лопаткой заднюю панель и освободите защёлки по периметру, пока панель не снимется.

Снимите заднюю крышку.

Отвинтите четыре винта длиной 5 мм, удерживающие аккумулятор, крестовой отверткой Phillips #1.

Снимите аккумулятор.

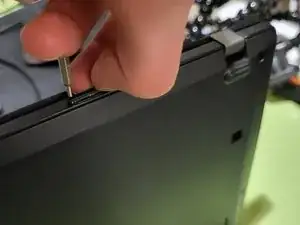

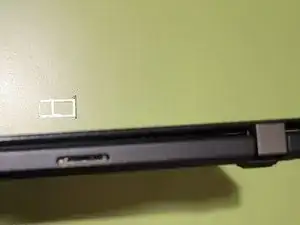

Нажмите инструментом для извлечения SIM-карты и, удерживая нажатие, вытяните лоток.

Некоторые дешёвые извлекательные штырьки слишком короткие.

Используйте отвертку или лопатку, чтобы перевернуть вверх два чёрных ZIF-защелки, фиксирующие ленточные кабели.

Отключите два ленточных кабеля.

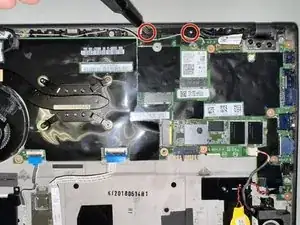

Осторожно используйте лопатку или отвертку, чтобы перевернуть вверх фиксирующие язычки металлических держателей и отключить два ленточных кабеля от их разъёмов.

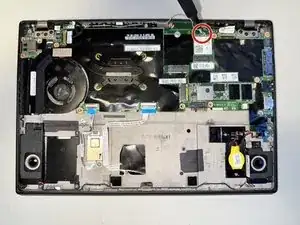

Отвинтите один винт длиной 3 мм, фиксирующий модуль Wi‑Fi, крестовой отверткой Phillips #1.

Аккуратно вытяните модуль Wi‑Fi из разъёма под углом, чтобы не повредить контакты.

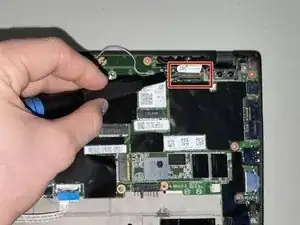

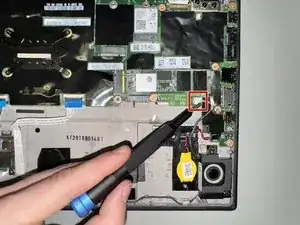

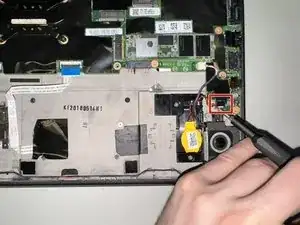

Используйте ногти или лопатку, чтобы аккуратно отключить первые два пластиковых разъёма от материнской платы, аккуратно вытягивая каждый разъём прямо из гнезда.

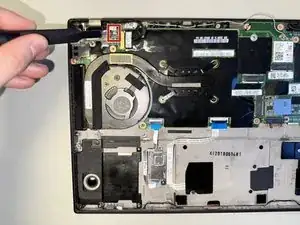

Отключите кнопку питания (третья фотография) лопаткой, поддев поочерёдно с правой и левой стороны, пока её можно будет вытащить.

Это самая сложная часть руководства — она требует аккуратности.

Избегайте приложения чрезмерной силы, чтобы не повредить компоненты. Не тяните за сами кабели!

Отвинтите четыре винта длиной 5.4 мм, фиксирующие металлические и пластиковые крышки, крестовой отверткой Phillips #1.

Осторожно поднимите и снимите крышки, чтобы получить доступ к внутренним компонентам.

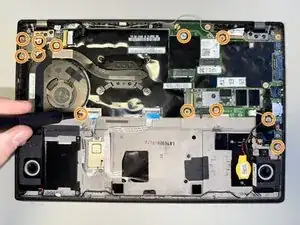

Отвинтите оставшиеся четырнадцать винтов длиной 3.4 мм крестовой отверткой Phillips #1.

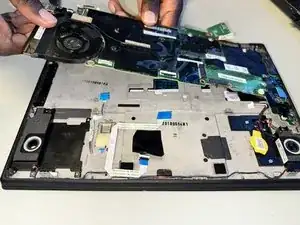

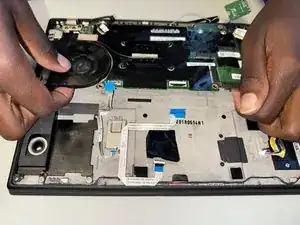

Аккуратно приподнимите материнскую плату, слегка согнув её, чтобы освободить из закреплённого положения.

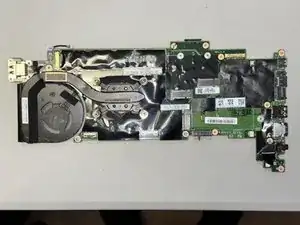

Как только плата станет свободной, вытяните её из корпуса, убедившись, что все разъёмы и винты отсоединены, чтобы избежать повреждений.
