Замена тачпада Lenovo ThinkPad X280

Ноутбуки

Вы испытываете проблемы с тачпадом вашего Lenovo ThinkPad X280, такие как отсутствие реакции или физическое повреждение? Разобрать его для ремонта или замены довольно просто.

В этом руководстве вы научитесь, как получить доступ и снять тачпад на вашем Lenovo ThinkPad X280. Этот процесс включает в себя снятие задней крышки и удаление нескольких внутренних деталей. Убедитесь, что у вас есть все необходимые инструменты, и не спешите.

Шаг 1

Для начала убедитесь, что устройство полностью выключено и не подключено к источнику питания.

Закройте устройство и переверните его, чтобы получить доступ к задней панели.

Шаг 2

Используйте отвертку Phillips #1, чтобы открутить пять фиксированных винтов на задней панели, пока не услышите небольшой щелчок.

Эти винты фиксированные и не вынимаются полностью.

Шаг 3

Осторожно вставьте инструмент для открытия или лопатку под заднюю панель и ослабьте защёлки вокруг периметра, пока задняя панель не снимется.

Снимите заднюю крышку.

Шаг 4

С помощью отвертки Phillips #1 открутите четыре винта длиной 5 мм, которые фиксируют батарею.

Извлеките батарею.

Шаг 5

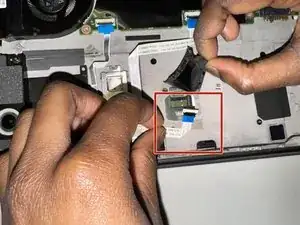

Осторожно снимите черную ленту, закрывающую разъем тачпада, пальцами.

Используйте пинцет, если вам трудно ухватиться за ленту.

Шаг 6

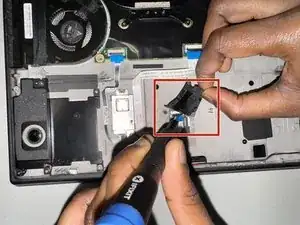

Используя лопатку, поднимите маленький зажим на разъеме кабеля, затем осторожно вылезите кабель, чтобы отключить его.

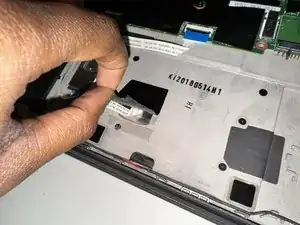

На втором фото разъем отломан. Осторожно вытяните шлейф из разъема.

Шаг 7

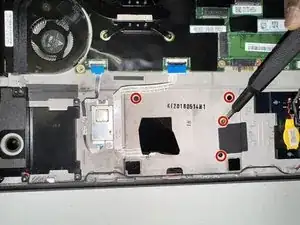

Удалите четыре винта Phillips #0 длиной 3.4 мм, которые фиксируют тачпад

Перевод руководства с ifixit.com
