Замена разъёма питания Lenovo ThinkPad X280
В этом руководстве показано, как заменить разъём питания на Lenovo ThinkPad X280. Для выполнения инструкции потребуется отвертка для винтов 3,4 мм и 5,4 мм. Также потребуется отключить несколько проводов.
Шаг 1
Перед началом убедитесь, что устройство полностью выключено и не подключено к источнику питания.
Закройте устройство и переверните его, чтобы получить доступ к задней панели.
Шаг 2
Используйте крестовую отвертку #1, чтобы отвинтить пять самофиксирующихся винтов на задней панели, пока не прозвучит лёгкий щелчок.
Это самофиксирующиеся винты и они не вынимаются полностью.
Шаг 3
Осторожно подденьте инструмент для вскрытия или лопаткой под заднюю панель и ослабьте защёлки по периметру, пока панель не снимется.
Снимите заднюю крышку.
Шаг 4
С помощью крестовой отвертки #1 снимите четыре винта 5 мм, удерживающие батарею.
Снимите батарею.
Шаг 5

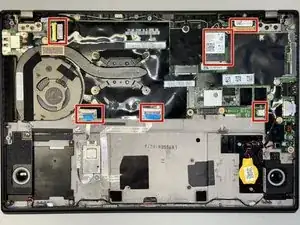

Отключите все шесть ленточных кабелей, подключённых к материнской плате, аккуратно поддев их отверткой или пальцами.
Перед отключением кабелей, где это необходимо, поднимайте фиксирующие защёлки.
Шаг 6

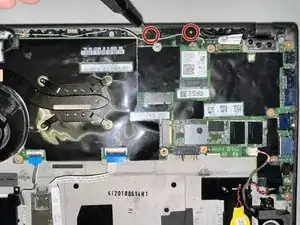

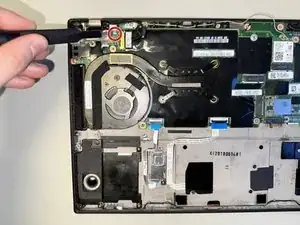

Снимите два винта 5,4 мм, закрепляющие металлическую планку, с помощью крестовой отвертки #1.
Шаг 7

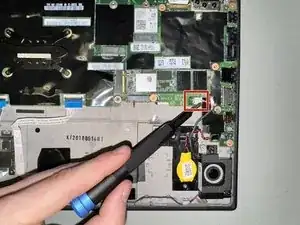

Снимите два винта 5,4 мм, закрепляющие пластиковую планку, с помощью крестовой отвертки #1.
Шаг 8
Снимите все пятнадцать винтов 3,4 мм, которые крепят материнскую плату, с помощью крестовой отвертки #1.
Шаг 9

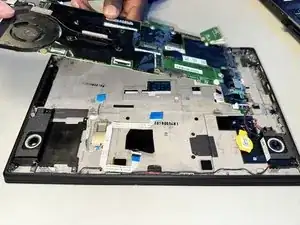

Поднимите материнскую плату, чтобы получить доступ к разъёму питания и заменить его на новый.
Разъём питания потребуется выпаять, а затем впаять замену. Ознакомьтесь с этим полезным руководством для помощи.
Заключение
Для сборки устройства выполните указанные выше шаги в обратном порядке.
Сдайте электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.
Ремонт не прошёл по плану? Попробуйте выполнить базовую диагностику или обратитесь за помощью к сообществу Ответов.
