Замена материнской платы HP Elitebook x360 1040 G5
Если Ваш ноутбук HP Elitebook x360 1040 G5 постоянно работает со сбоями: не включается, случайным образом выключается, или не определяет компоненты и порты, настало время заменить материнскую плату.
Материнская плата размещает центральный процессор, обеспечивает распределение питания, предоставляет порты ввода/вывода, управляет потоком данных и соединяет оперативную память, накопители, графический процессор и множество других компонентов.
Перед началом работы убедитесь, что устройство выключено и отключено от всех источников питания.
Шаг 1
Перед разборкой выключите устройство.
Используйте отвёртку Torx T5, чтобы вывернуть шесть винтов длиной 4 мм с нижней стороны ноутбука.
Шаг 2
Подденьте нижнюю крышку в месте её соединения с основанием ноутбука.
Снимите нижнюю крышку с рабочей зоны.
Шаг 3

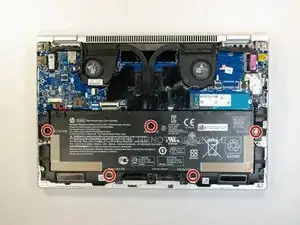

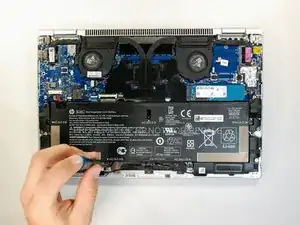

Используйте отвёртку Phillips 1, чтобы вывернуть пять винтов Phillips длиной 3 мм из батарейного блока.
Шаг 4

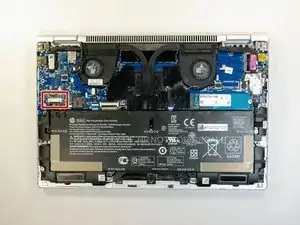

Осторожно отсоедините разъём блока питания, потянув за обе стороны его головки.
Не тяните за провода, так как они могут быть повреждены.

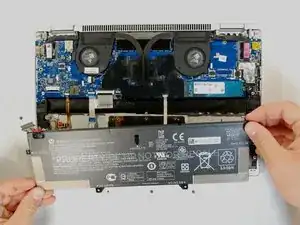

Поднимите батарею с её места и извлеките её из устройства.
Шаг 5

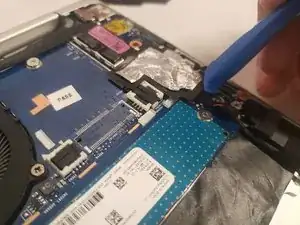

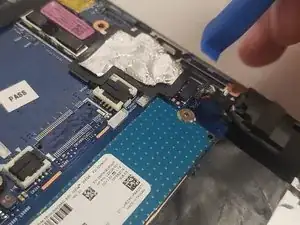

После извлечения батареи отсоедините два коаксиальных разъёма возле петель с помощью антистатической лопатки.
Для этого введите кончик лопатки под провод до упора в разъём, затем подденьте его строго вверх от платы.
Шаг 6

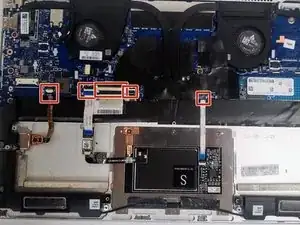

Отсоедините три белых и два коричневых шлейфа, расположенных в нижней части материнской платы.

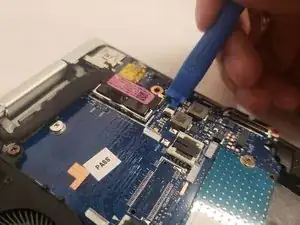

Используйте лопатку, чтобы осторожно нажать с каждой стороны разъёма и высвободить шлейф.
Шаг 7

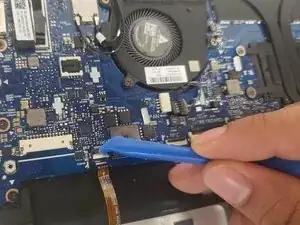

Отсоедините разъём-защёлку в нижнем правом углу материнской платы.
Аккуратно нажмите с каждой стороны разъёма лопаткой, пока он не освободится.
Шаг 8

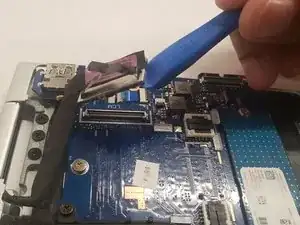

Снимите фольгированный экран с правой стороны материнской платы, аккуратно отогнув его с помощью инструмента для вскрытия.
Отсоедините шлейф под экраном с помощью лопатки.
Шаг 9

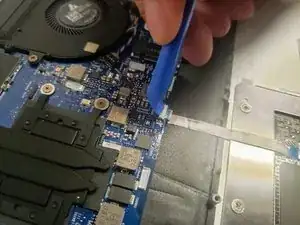

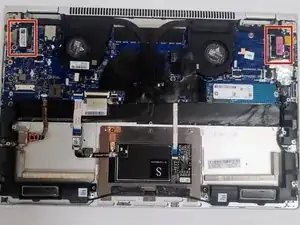

Отсоедините два плоских разъёма, расположенных по обе стороны материнской платы рядом с вентиляторами.
Аккуратно подденьте разъём строго вверх от материнской платы с помощью лопатки или инструмента для вскрытия.
Шаг 10

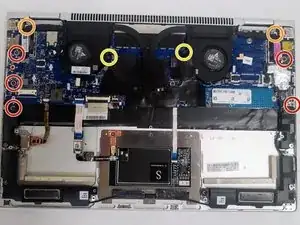

Выверните пять винтов M2 X 3 мм по периметру материнской платы с помощью отвёртки Phillips #1.
Выверните два винта M2 X 5 мм из верхних углов материнской платы с помощью отвёртки Phillips #1.
Наконец, выверните два внутренних винта M2 X 3 мм, крепящих систему охлаждения к материнской плате.
Шаг 11

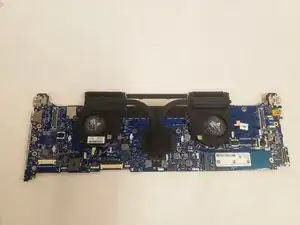

Осторожно приподнимите материнскую плату из корпуса компьютера. Материнскую плату теперь можно заменить.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке. Передайте электронные отходы в центр переработки, сертифицированный по стандарту R2 или e-Stewards.
Перевод руководства с ifixit.com
