Замена материнской платы HP Chromebook 11-v002dx

Работа с подключённым устройством может привести к электрическому шоку. Перед выполнением шага один обязательно выключите устройство и отключите его от источника питания.

Положите ноутбук вниз крышкой на рабочую поверхность.

Используйте крестовую отвертку Phillips #0, чтобы выкрутить одиннадцать винтов 0.2 мм, включая шесть, расположенных под наклейками.

Острым инструментом удалите шесть клейких накладок с днища ноутбука, чтобы обнажить находящиеся под ними головки винтов. Две накладки маленькие, четыре — большие.

Используйте пластиковый инструмент для вскрытия, чтобы отвести панель клавиатуры от корпуса устройства.

Начните поддевать с одного конца ноутбука и медленно обходите вокруг, чтобы не повредить клавиатуру.

Поднимите клавиатуру так, чтобы внутренности ноутбука стали доступны.

Осторожно вытяните каждую из двух ленточных шлейфов, соединяющих клавиатуру с устройством, чтобы оба шлейфа были отключены от устройства и оставались присоединены только к клавиатуре.

Сожмите тонкую чёрную планку, удерживающую правую сторону чёрного шлейфа, и переверните её вверх.

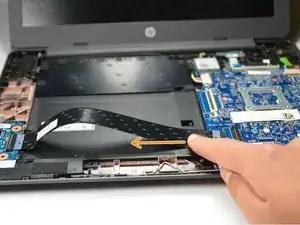

Осторожно вытяните шлейф из чёрного держателя справа, затем также слева.

Сожмите три белых разъёма по бокам, чтобы отключить их.

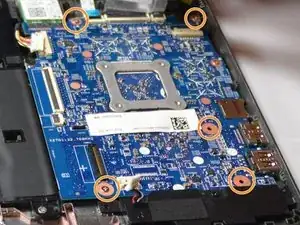

Используйте крестовую отвертку Phillips #0, чтобы выкрутить пять винтов 0.2 мм с материнской платы.

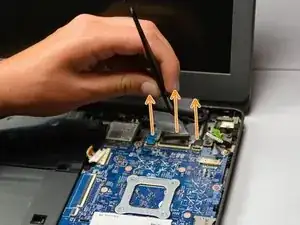

Поднимите два прозрачных язычка и синий язычок в верхней части материнской платы.

Используйте пинцет, чтобы отвести каждый язычок, чтобы подключённые через них компоненты больше не были присоединены к материнской плате.

Используйте пинцет, чтобы снять две металлические пластинки, соединяющие два провода с верхней частью зелёной Wi‑Fi карты над материнской платой.

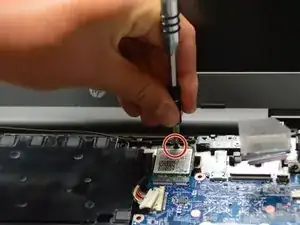

Используйте крестовую отвертку, чтобы выкрутить винт 0.2 мм из Wi‑Fi карты.

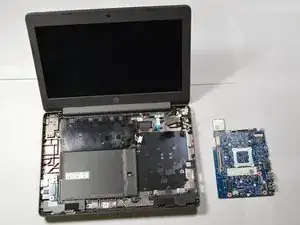

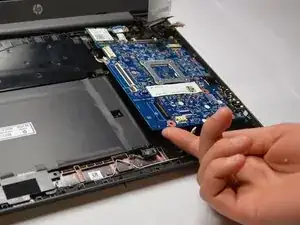

Схватите материнскую плату за её правый нижний угол и выньте её из ноутбука.

Убедитесь, что все точки подключения и материнская плата очищены от пыли и грязи; при необходимости замените материнскую плату целиком.
