Замена жесткого диска HP 15-f162dx
Это руководство по замене жесткого диска вашего HP 15-f162dx. Из-за конструкции ноутбука этот процесс потребует значительного количества разборки и сборки. Перед началом разборки полностью выключите ноутбук, отключите сетевой шнур и отсоедините все внешние устройства, подключенные к ноутбуку.
Шаг 1

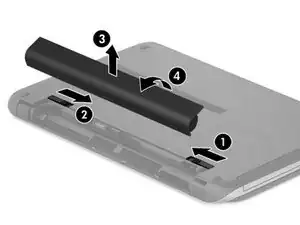

Поместите ноутбук вверх дном на жесткую ровную поверхность.
Сдвиньте правую защелку, чтобы разблокировать батарею.
Сдвиньте левую защелку, чтобы освободить батарею.
Поднимите батарею вверх и удалите её от компьютера.
Шаг 2
Для этого шага вам понадобится маленькая крестовая отвертка.

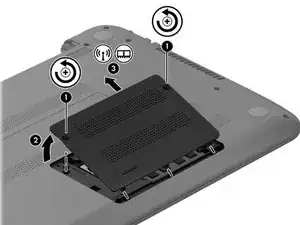

Ослабьте два винта, удерживающих служебную крышку ноутбука.
Вам не нужно полностью вытаскивать винты из крышки. Просто ослабьте их достаточно, чтобы можно было отделить служебную крышку от основного корпуса ноутбука.
Поднимите и выдвиньте служебную крышку из корпуса ноутбука.
Шаг 3
Для этого шага вам понадобится маленькая крестовая отвертка.
Уберите маленький винт, удерживающий оптический привод.
Осторожно выдвиньте оптический привод из ноутбука и отложите его в сторону.
Шаг 4
Для этого шага вам понадобятся крестовая отвертка и лопатка.

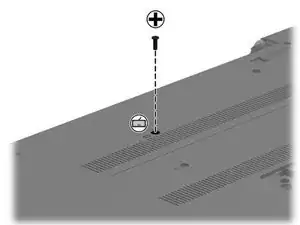

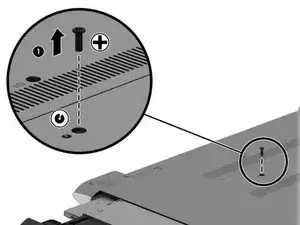

Уберите центральный винт рядом с отсеком для батареи.
Откройте крышку ноутбука и установите его на бок. Вставьте лопатку в то же отверстие, из которого был удален винт.
Нажмите лопатку внутрь, пока клавиатура не отсоединится. После этого переверните ноутбук в вертикальное положение.
Шаг 5
Убедитесь, что ноутбук стоит вертикально с открытой крышкой.

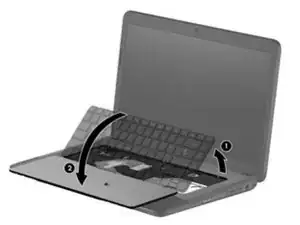

Проводите пальцем под клавиатурой вдоль верхнего края клавиатуры, чтобы освободить её.
Уголите клавиатуру от экрана и положите её лицом вниз.
Изображение два

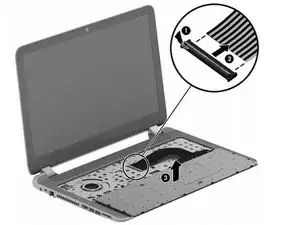

Освободите ZIF-разъем, подняв язычок разъема, подключенного к кабелю клавиатуры.
Отключите кабель клавиатуры.
Уберите клавиатуру.
Шаг 6
Для этого шага потребуется крестовая отвертка.

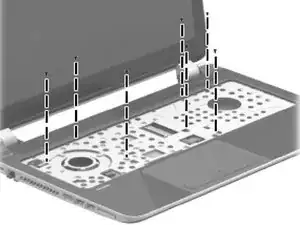

Уберите винты, которые были под клавиатурой.
Изображение два

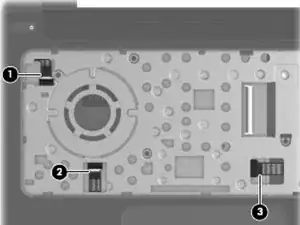

Отключите три кабеля, которые находились под клавиатурой.
Закройте крышку ноутбука и переверните его вверх дном.
Шаг 7
Для этого шага вам понадобится крестовая отвертка и лопатка.

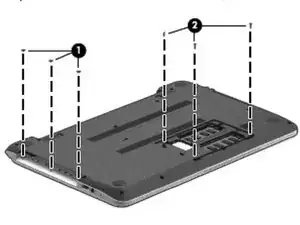

Уберите показанные винты.
Изображение два
Уберите показанные винты.
Переверните ноутбук в нормальное положение и откройте крышку.
Изображение три
Вставьте лопатку между верхней крышкой и основанием и проведите по краю ноутбука. Повторите для противоположного края.
Отведите верхний левый и правый углы от экрана и снимите верхнюю крышку с ноутбука.
Шаг 8
Для этого шага вам понадобится крестовая отвертка.
Откройте ZIF-разъем на кабеле USB/Аудио. Отключите кабель USB/Аудио.
Уберите показанный винт.
Поднимите плату USB/Аудио.
Шаг 9
Для этого шага вам понадобится крестовая отвертка.

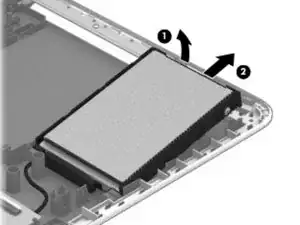

Поднимите конец жесткого диска, который находится вдоль боковой грани ноутбука.
Вытяните жесткий диск.
Изображение два

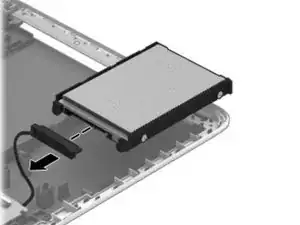

Отключите кабель, прикрепленный к жесткому диску.
Изображение три

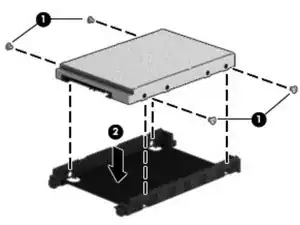

Уберите показанные винты.
Снимите кронштейн жесткого диска со старого жесткого диска.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
