Замена материнской платы Dell Latitude E7470
Материнская плата является центральным узлом для связи между всеми компонентами устройства. Когда один или несколько компонентов выходят из строя, может понадобиться замена материнской платы. Используйте это руководство для замены материнской платы в вашем ноутбуке.
Шаг 1

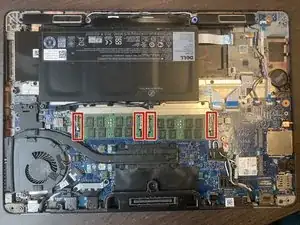

Сжмите два зажима рядом с модулем оперативной памяти и потяните их наружу. Модуль ОЗУ должен освободиться.

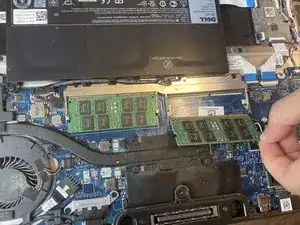

Удалите оперативную память из устройства.
Повторите это для второго модуля ОЗУ.
Шаг 2
Используйте вытаскивающую петлю на разъеме батареи, чтобы поднять разъем прямо вверх от его гнезда на материнской плате, отключив его.
Шаг 3
Удалите единственный винт с головкой Phillips размером 4 мм, который фиксирует нижний левый угол батареи.
Если вы удаляете батарею увеличенной емкости (смотрите третье фото), удалите винт Phillips, фиксирующий нижний правый угол батареи.
Шаг 4
Удалите батарею из ноутбука.
Шаг 5

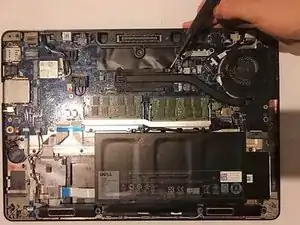

После открытия задней крышки компьютера удалите винты с помощью отвертки Phillips #0.
Отключите и удалите провод из гнезда.
Шаг 6

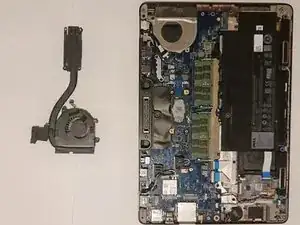

Удалите вентилятор и радиатор из ноутбука.
Убедитесь, что вы стерли старую термопасту с процессора и радиатора с помощью пропитанной спиртом салфетки и нанесли новый слой.
Шаг 7

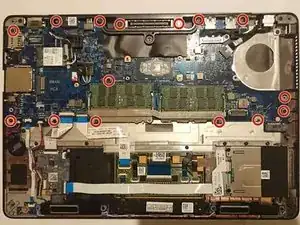

Удалите все винты с помощью отвертки Phillips #0.

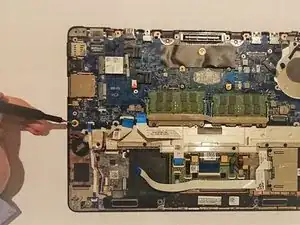

Отключите все кабели от материнской платы.
Шаг 8

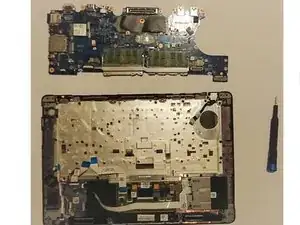

Удалите материнскую плату из ноутбука.
