Замена клавиатуры Dell Latitude E7470
В этом руководстве показано, как заменить клавиатуру. Но сначала нужно снять всё, что закрывает клавиатуру. Это займёт время. Будьте терпеливы!
Перед началом замены убедитесь, что ноутбук полностью выключен.
Шаг 1
Возьмите два зажима по бокам планки оперативной памяти и отведите их наружу. Планка оперативной памяти должна отпасть.
Извлеките планку оперативной памяти из устройства.
Повторите то же для второй планки оперативной памяти.
Шаг 2
После открытия нижней крышки компьютера выкрутите винты крестовой отверткой #0.
Отсоедините и уберите кабель из разъёма.
Шаг 3
Снимите вентилятор и радиатор с ноутбука.
Очистите старую термопасту с процессора и радиатора салфеткой, смоченной спиртом, и нанесите новый слой термопасты.
Шаг 4
Используйте язычок на коннекторе батареи, чтобы поднять коннектор прямо вверх и отсоединить его от разъёма на материнской плате.
Шаг 5
Снимите один винт Phillips 4 мм, закрепляющий нижний левый угол батареи.
Если вы снимаете батарею увеличенной ёмкости (см. третье фото), снимите винт Phillips, фиксирующий нижний правый угол батареи.
Шаг 6
Извлеките батарею из ноутбука.
Шаг 7
Отверткой Phillips #0 выкрутите все винты.
Отсоедините все кабели от материнской платы.
Шаг 8
Извлеките материнскую плату из ноутбука.
Шаг 9

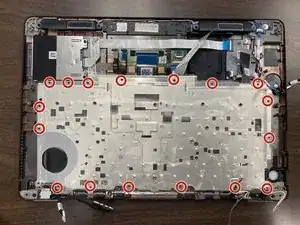

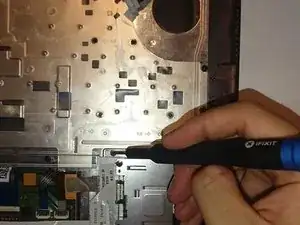

Отверткой Phillips #0 выкрутите семнадцать винтов 4 мм.
Шаг 10

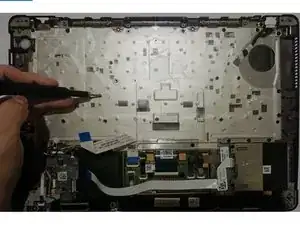

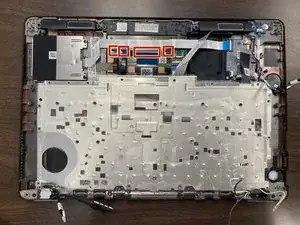

Отключите четыре ленточных кабеля, отмеченные красными прямоугольниками, оттянув металлическую фиксирующую планку в сторону и аккуратно вытянув ленточный кабель.
Шаг 11

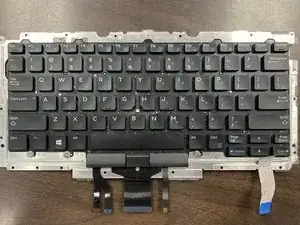

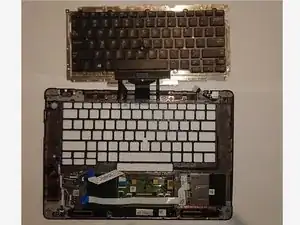

Снимите клавиатуру с устройства.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
