Замена аккумулятора Dell Latitude E7470
Этот гид знакомит с процессом замены аккумулятора на Dell Latitude E7470. У ноутбука имеются различные конфигурации аккумуляторов. В то время как в этом руководстве показано, как снять аккумулятор стандартной емкости, процедура аналогична для замены аккумулятора повышенной емкости. В последних шагах представлены фотографии аккумулятора повышенной емкости (часть, продаваемая на iFixit.com).
Шаг 1
Удалите восемь винтов длиной 4 мм на задней крышке с помощью отвертки Phillips #0.
Шаг 2
Используйте язычок на разъеме батареи, чтобы поднять разъем прямо вверх из гнезда на материнской плате, отключив его.
Шаг 3

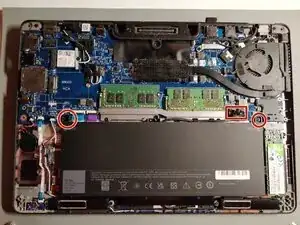

Удалите единственный винт длиной 4 мм, крепящий нижний левый угол аккумулятора.
Если вы снимаете аккумулятор повышенной емкости (смотрите третью фотографию), удалите винт Phillips, крепящий нижний правый угол аккумулятора.
Шаг 4
Удалите аккумулятор из ноутбука.
Шаг 5

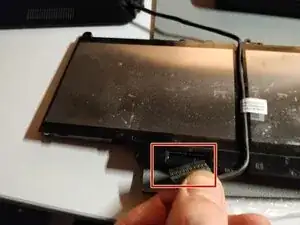

Аккуратно отключите кабель с боку батареи.
На фотографиях представлен аккумулятор повышенной емкости. У вас может быть более короткий для стандартного аккумулятора.
Шаг 6

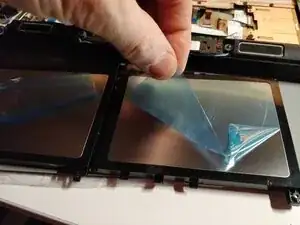

Перед установкой нового аккумулятора, возможно, потребуется удалить защитную синюю пленку с металлической серебристой стороны аккумулятора (она находится на заменяемом аккумуляторе от ifixit, смотрите ссылку выше).

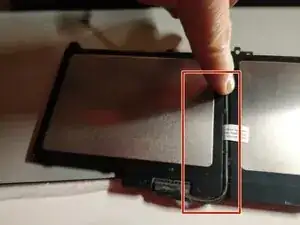

Подключите тот же кабель на новом аккумуляторе и позвольте кабелю обойти его, как показано на фотографиях.
Шаг 7
Закрепите аккумулятор (на фотографиях представлен аккумулятор повышенной емкости).

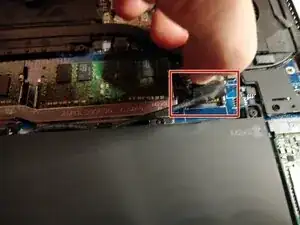

Подключите кабель батареи обратно к разъему на материнской плате.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
