Замена дисплея Dell Latitude E7470
Дисплей — один из самых важных компонентов любого электронного устройства; без него невозможно использовать ваш ноутбук Dell Latitude E7470.
Признаки, указывающие на необходимость замены дисплея: треснувший или повреждённый экран, слабая подсветка или отсутствие изображения. Однако, если следовать этой инструкции, ваш компьютер вскоре будет работать вновь.
Перед началом разборки убедитесь, что проблема действительно в дисплее, а не в материнской плате или другом компоненте. Затем полностью выключите устройство; работа с включённым устройством может привести к повреждениям.
Шаг 1

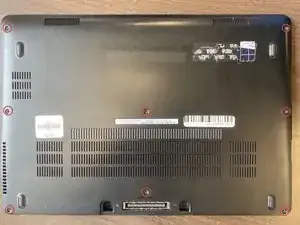

Открутите восемь винтов длиной 4 мм на задней крышке с помощью отвёртки Phillips #0.
Шаг 2

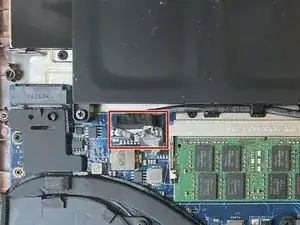

Используйте язычок на разъёме батареи, чтобы поднять разъём вверх, отсоединив его от гнезда на материнской плате.
Шаг 3

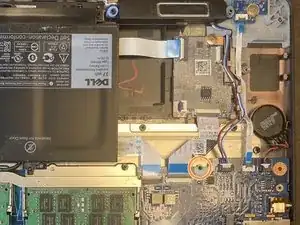

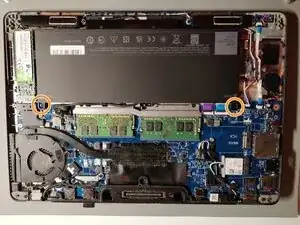

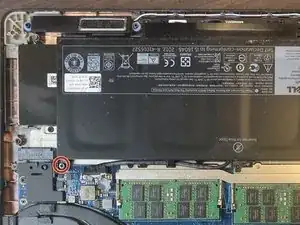

Открутите один винт Phillips длиной 4 мм, фиксирующий нижний левый угол батареи.
Если вы снимаете батарею увеличенной ёмкости (см. третью фотографию), открутите винт Phillips, фиксирующий нижний правый угол батареи.
Шаг 4

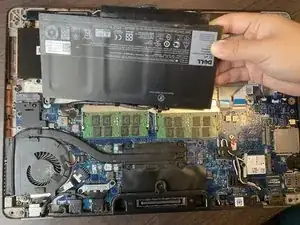

Извлеките батарею из ноутбука.
Шаг 5

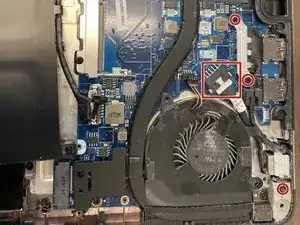

Открутите винты, отмеченные красными кругами. Аккуратно отсоедините разъём записи, помеченный красным квадратом, от серого гнезда.
Шаг 6
Извлеките провода в защитных кожухах (красные круги) и открутите винт в красном квадрате. Выньте провода из материнской платы.
Шаг 7

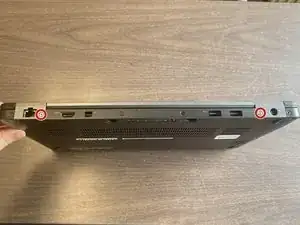

Открутите два боковых винта на поверхности разъёмов компьютера.

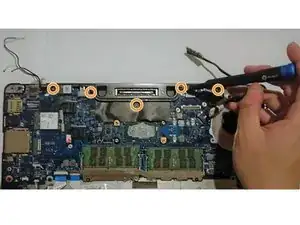

Открутите пять винтов длиной 0,4 см, отмеченных красным кругом.
Шаг 8

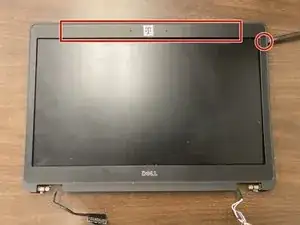

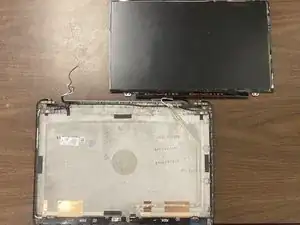

Используйте лопатку, чтобы поддеть рамку дисплея.
Шаг 9

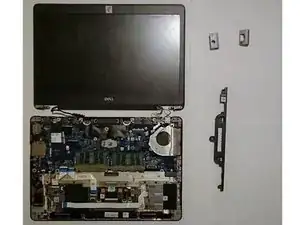

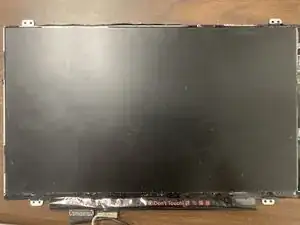

Эту часть экрана можно заменить. Убедитесь, что приобрели нужный размер!
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
