Замена материнской платы Dell Latitude E6530
Это руководство проведет пользователей через процесс замены материнской платы Dell Latitude E6530. Обратитесь к странице решения проблем перед началом, чтобы определить и уточнить проблему.
Шаг 1

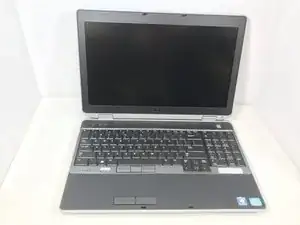

Откройте Dell Latitude E6530.
Шаг 2

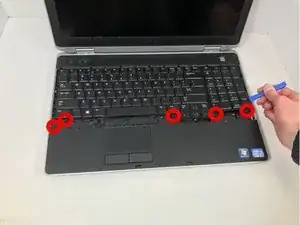

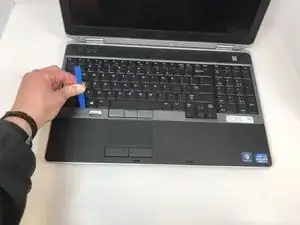

Используйте лопатку, чтобы поднять серый корпус с клавиатуры Dell Latitude E6530.
Шаг 3

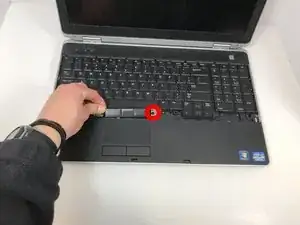

Используя отвертку Phillips #1, открутите панель кнопок.

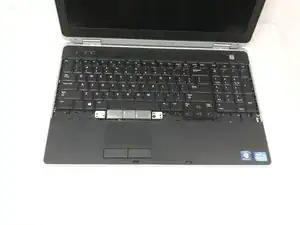

Извлеките панель кнопок из Dell Latitude E6530.
Шаг 4
Переверните компьютер на его заднюю часть.
Снимите заднюю панель.

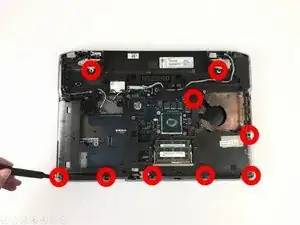

Используя отвертку Philips с головкой 1 мм, снимите винты, указанные на изображении.
Шаг 5
Используя отвертку Philips с головкой 1 мм, снимите винты, указанные на изображении.
Используйте лопатку для удаления клавиатуры.
Шаг 6

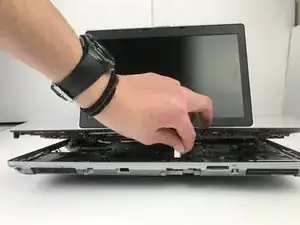

Снимите финальный корпус и извлеките материнскую плату.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке. Если проблема сохраняется, обратитесь к руководству по устранению неисправностей и дополнительным ссылкам.
Перевод руководства с ifixit.com
