Замена карты адаптера WLAN на Dell Latitude E6520
Карта адаптера WLAN позволяет компьютеру подключаться к Wi-Fi.
Карта адаптера WLAN соединена с ноутбуком двумя винтами J0 PH размером 4,44 мм и длиной 3,67 мм.
Шаг 1
С закрытым ноутбуком и нижней стороной вверх сдвиньте два защелки аккумулятора в стороны ноутбука.
Когда защелки разблокированы, станет видимым небольшой логотип, напоминающий открытый замок.
Шаг 2
Возьмитесь за аккумулятор сверху и вытяните его вверх.
Шаг 3
Удалите десять винтов JIS #0 длиной 8,6 мм.
Шаг 4
Подложите пальцы под крышку и снимите ее.
Шаг 5

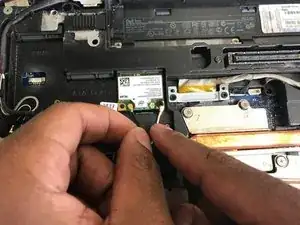

Аккуратно потяните два провода, соединенные с картой адаптера WLAN.
Шаг 6
Удалите два разъема электродов.

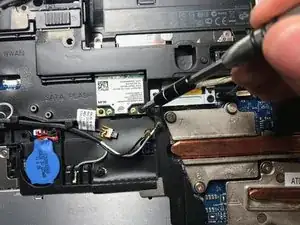

Удалите один винт JIS #0 длиной 3,67 мм, который удерживает карту адаптера WLAN на ноутбуке.
Карта адаптера WLAN поднимется, как только винты будут извлечены.
Шаг 7

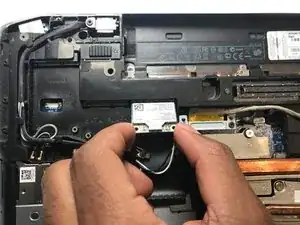

Потяните карту адаптера WLAN, чтобы снять ее с ноутбука.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
