Замена вентилятора Dell Inspiron 15-7548

Открутите шесть винтов длиной 6 мм на задней панели с помощью отвёртки Phillips #1.

Ослабьте четыре фиксированных винта в нижней части, используя отвёртку Phillips #1.

Четыре винта в нижней части — фиксированные и не вынимаются полностью.

Подденьте заднюю панель плоской стороной лопатки.

Не вставляйте лопатку глубже чем на полдюйма при отделении нижнего и правого края задней панели.

Отсоедините батарею от системной платы, потянув за чёрную язычок, прикреплённый к кабелю.

Открутите четыре винта 2,5x6 мм с помощью отвёртки Phillips #1.

Два вентилятора находятся в верхней части компьютера.

Вентилятор слева служит для видеопроцессора (GPU), вентилятор справа — для центрального процессора (CPU).

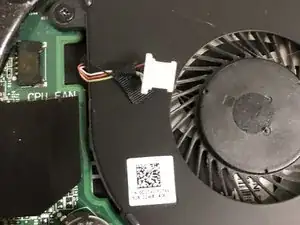

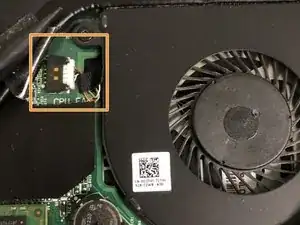

Чтобы отключить вентилятор центрального процессора, поднимите чёрную пластиковую защёлку рядом с вентилятором.

Соединение можно отключить вручную или с помощью пластиковой лопатки.

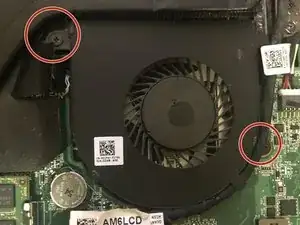

Открутите два винта 2x3 мм от вентилятора с помощью отвёртки Phillips #1.

Теперь блок можно снять с платы.

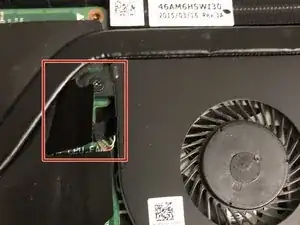

Чёрный кабель, проходящий вдоль вентилятора, идёт к дисплею. Отведите его в сторону, если он мешает извлечь вентилятор.

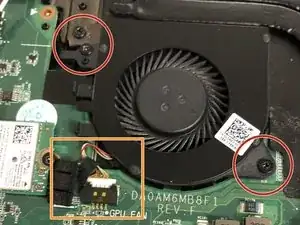

Открутите два винта 2x3 мм от вентилятора с помощью отвёртки Phillips #1.

Отключите блок от системной платы.

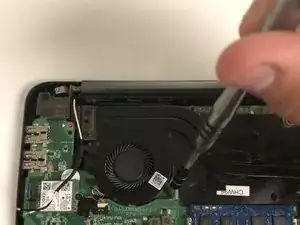

Может быть удобнее отключить разъём с помощью лопатки, но это возможно и вручную.

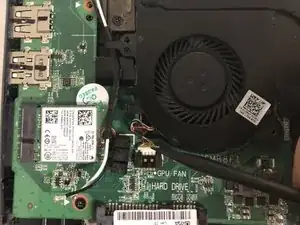

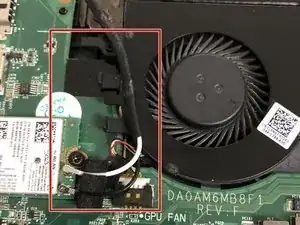

Чёрный и белый провода необходимо отключить и вывести из фиксаторов на вентиляторе.

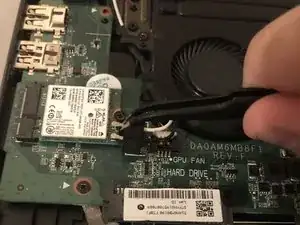

Используйте пинцет, чтобы отключить провода.

При повторном подключении присоедините белый провод к верхнему разъёму, а чёрный — к нижнему.

Теперь блок можно снять с платы.
