Замена материнской платы Asus Transformer Book T100TAF

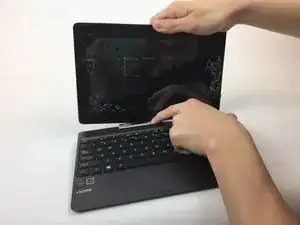

Отсоедините экран от клавиатуры, нажав серебристую кнопку и потянув экран вверх.

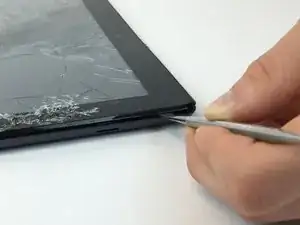

Снимите пластиковую заднюю крышку с планшета с помощью пластиковой лопатки, освободив все внутренние защёлки.

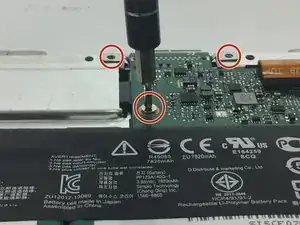

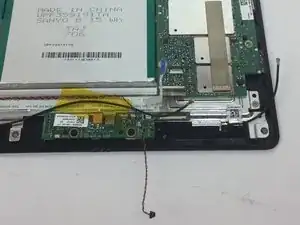

Выверните все серебристые винты, крепящие материнскую плату.

3.0 мм (3) серебристые винты с крестообразным шлицем

Выверните все чёрные винты, крепящие материнскую плату, отвёрткой PH00.

4.5 мм (4) чёрные винты с крестообразным шлицем

4.5 мм (2) чёрные винты с крестообразным шлицем

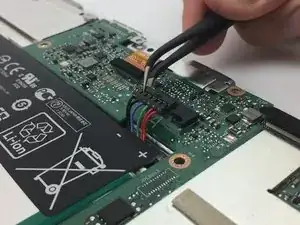

Отсоедините кабель батареи, равномерно потянув его от материнской платы пинцетом с угловым наконечником.

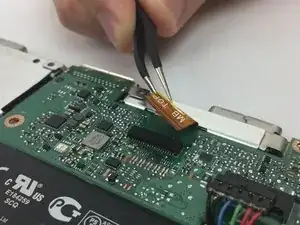

Осторожно подденьте оранжевый ленточный кабель, расположенный рядом с кабелем батареи, пинцетом вверх.

Снимите чёрную полоску вдоль верхнего края, разъединяя два набора соединений.

Клейкая лента может удерживать эту полоску на материнской плате.

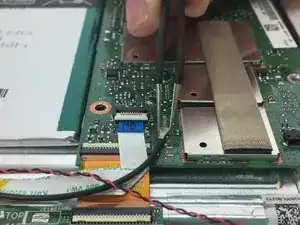

Используйте пинцет, чтобы отсоединить чёрно-красный скрученный провод от его разъёма на материнской плате.

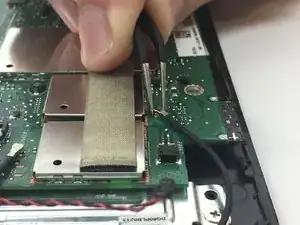

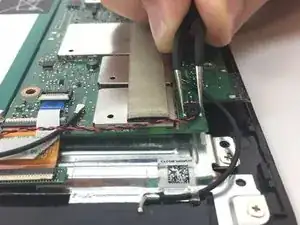

Отсоедините два тонких чёрных провода, захватив их пинцетом.

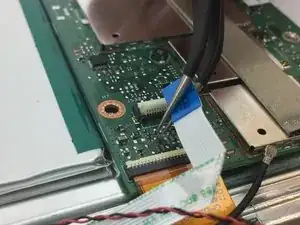

С помощью пинцета аккуратно откиньте белую защёлку, удерживающую белый ленточный кабель, вверх. Потяните основание белого ленточного кабеля от материнской платы пинцетом.

Отсоедините нижний оранжевый ленточный кабель пинцетом, потянув его от края устройства.

Убедитесь, что кабели больше не подключены к материнской плате.

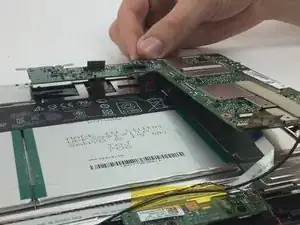

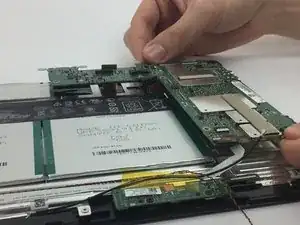

Возьмите материнскую плату двумя руками и аккуратно выньте её из устройства.
