Замена клавиатуры Asus Transformer Book T100TAF
Это руководство показывает, как заменить отсоединяемую клавиатуру вашего Asus Transformer Book T100TAF.
Если некоторые клавиши клавиатуры не реагируют на нажатия, замена клавиатуры решит эту проблему. При выполнении особенно важно аккуратно обращаться с хрупкими ленточными кабелями при их извлечении из защёлок, так как через эти кабели передаётся важная информация о нажатиях клавиш.
Прежде чем начать это руководство, выключите устройство и отключите его от зарядного устройства.
Шаг 1

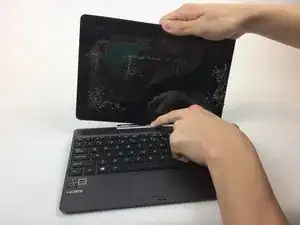

Отсоедините клавиатуру от экрана, нажав серебряную кнопку на петле и потянув планшет вверх.
Шаг 2

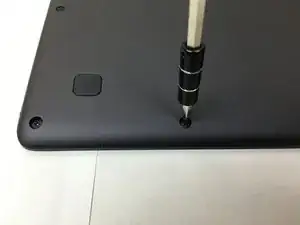

С помощью крестовой отвёртки Phillips #00 удалите шесть винтов длиной 4 мм на нижней стороне устройства.
Шаг 3

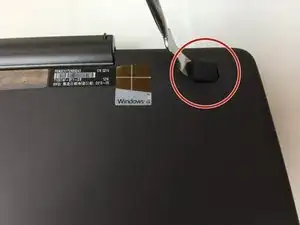

Используйте металлическую лопатку, чтобы приподнять резиновые накладки, закрывающие два верхних серебряных винта.

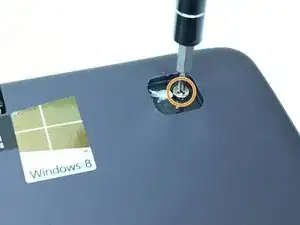

С помощью крестовой отвёртки Phillips #00 удалите два винта длиной 5,5 мм, расположенные под резиновыми накладками.
Шаг 4
Снимите заднюю крышку.

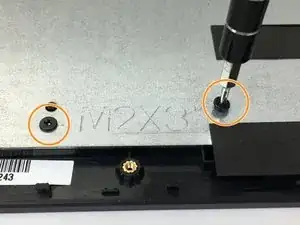

С помощью крестовой отвёртки Phillips #00 удалите все винты с внутренней металлической панели, включая четыре чёрных винта длиной 4,0 мм вдоль верхнего края.
Снимите четыре чёрных винта длиной 3,0 мм вдоль нижнего края.

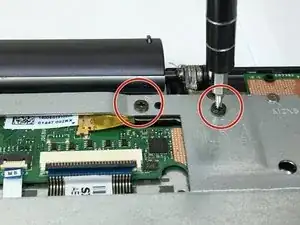

Удалите один серебряный винт длиной 5,0 мм в правом верхнем углу.
Шаг 5
Снимите металлическую крышку клавиатуры с устройства.
Шаг 6

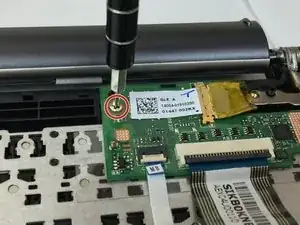

С помощью крестовой отвёртки Phillips #00 удалите винт длиной 4,5 мм на плате клавиатуры.
Шаг 7

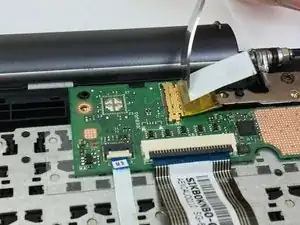

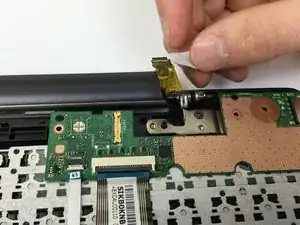

Отлепите жёлтую ленту и этикетку от материнской платы с помощью металлической лопатки.
Шаг 8
Отключите кабель, ведущий к петле, аккуратно потянув его от материнской платы.
Шаг 9

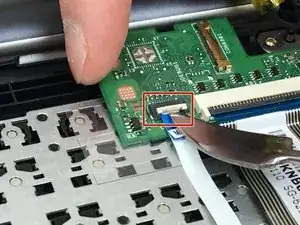

Поднимите защёлку на белом ленточном кабеле, помеченном «MB», с помощью металлической лопатки, затем вытяните белый ленточный кабель от материнской платы.

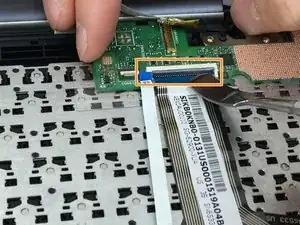

Используйте лопатку, чтобы аккуратно приподнять чёрную защёлку на ZIF-разъёме и вытянуть чёрно-полосатый ленточный кабель от материнской платы.
Не используйте металлическую лопатку при работе с внутренностями ноутбука. Фотография в этом руководстве неверна. Металлическая лопатка не является стойкой к статическому электричеству и может повредить компоненты ноутбука.
Шаг 10
Осторожно извлеките материнскую плату из клавиатуры, одновременно равномерно приподнимая плату со всех сторон.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
