Разборка радиатора Asus Q501LA-BBI6T03

Если ваш ноутбук сильно нагревается, вы можете решить заменить или очистить блок вентилятора и заменить термопасту на более качественную.

Шаг 1

Убедитесь, что ноутбук выключен перед продолжением.

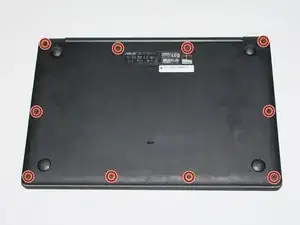

Используйте отвертку Phillips #0 для удаления десяти винтов Phillips на 3 мм на основании ноутбука.

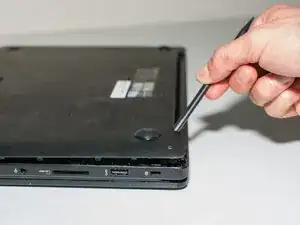

Используйте лопатку, чтобы открыть заднюю крышку в области шарниров.

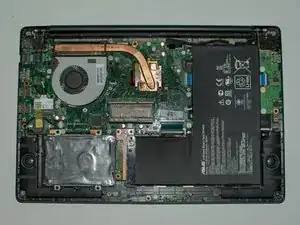

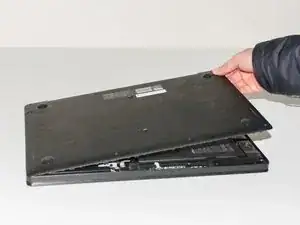

Схватите крышку пальцами и осторожно поднимите её от платы.

Будьте осторожны, чтобы не сломать защёлки на крышке при её снятии.

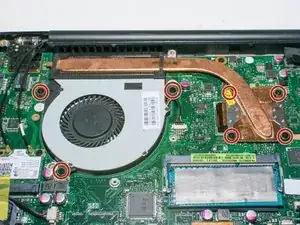

Удалите семь винтов Phillips #0 на 4 мм, удерживающих сборку радиатора/вентилятора на материнской плате.

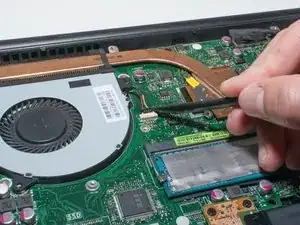

Используя лопатку, отключите вентилятор от разъёма материнской платы, осторожно нажимая на обе стороны разъёма.

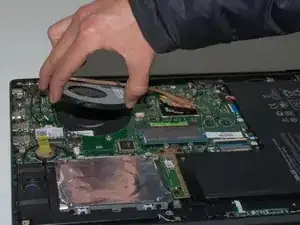

Поднимите вентилятор, медную теплопроводящую трубку и сборку радиатора, и удалите их с материнской платы.

Будьте осторожны при снятии радиатора с процессора, так как останется термопаста, которую нужно будет очистить и нанести новую.

Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
