Замена материнской платы Acer Chromebook CB5-132T-C8ZW
Если Ваш Acer Chromebook CB5-132T-C8ZW не включается или пахнет горелым, возможно, материнская плата вышла из строя и требует замены.
Материнская плата — один из основных компонентов Chromebook. Она обеспечивает взаимодействие всех аппаратных компонентов устройства. Неисправная материнская плата приводит к некорректной работе Chromebook. Вы можете почувствовать запах гари, заметить видимые повреждения деталей, изображение на экране может зависнуть или появиться «синий экран смерти».
Перед началом работы убедитесь, что Chromebook отключён от всех внешних источников питания; затем нажмите и удерживайте кнопку питания не менее пяти секунд до начала разборки, чтобы снять остаточный заряд, который может представлять опасность.
Шаг 1
Открутите одиннадцать винтов длиной 7,2 мм с нижней стороны Chromebook с помощью отвёртки JIS #1.
Шаг 2
Вставьте пластиковую разделительную пластику и слегка проверните её, чтобы отделить заднюю крышку Chromebook от корпуса.
Не отделяйте крышку полностью от ноутбука. Лента питания соединяет заднюю крышку с остальной частью устройства. Осторожно приподнимите крышку со стороны кнопки питания и разместите её рядом с корпусом ноутбука.
Шаг 3
Открутите два винта JIS # размером 4,6 мм с каждого конца батареи.
Шаг 4
Аккуратно извлеките ленточный кабель, подключённый к материнской плате, который соединяет провода с батареей.
Извлеките батарею.
Шаг 5

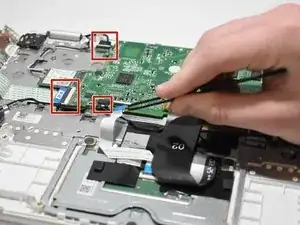

Отключите шесть разъёмов, подключённых к материнской плате.
Откиньте белые защёлки на разъёмах и извлеките синие соединительные полоски.

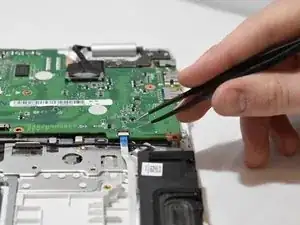

Отсоедините чёрный разъём в правом верхнем углу материнской платы.
Шаг 6

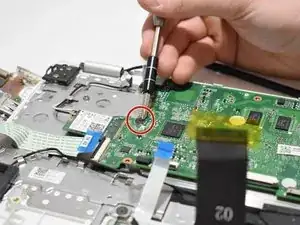

Открутите один винт JIS #1 длиной 2,8 мм с одного конца материнской платы.

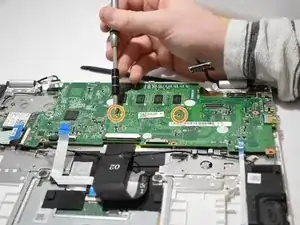

Открутите два винта JIS #1 длиной 2,2 мм из центральной части материнской платы.
Шаг 7

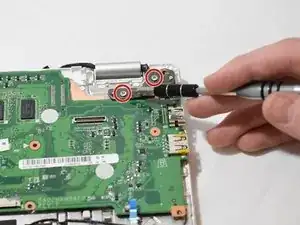

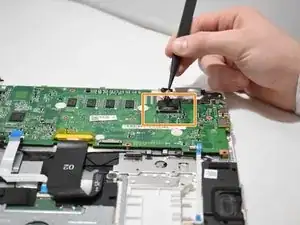

Открутите два винта JIS #1 длиной 4,7 мм с чёрной защёлки в правом верхнем углу материнской платы.

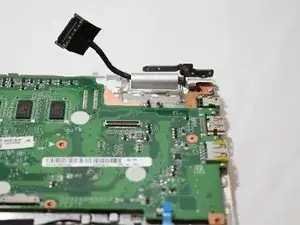

Откиньте чёрную защёлку вверх.
Шаг 8

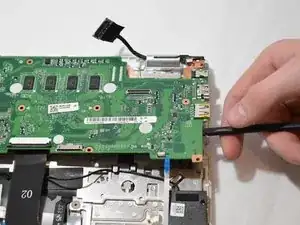

Поднимите материнскую плату из ноутбука с помощью лопатки.

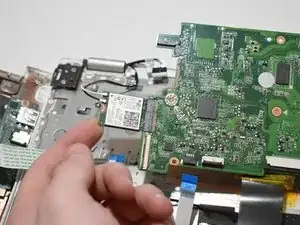

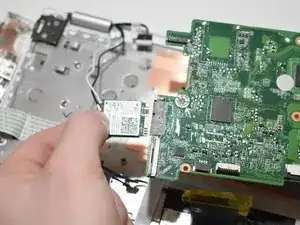

Отключите микросхему, прикреплённую к правой стороне материнской платы.
Завершение
Чтобы собрать устройство, выполните все действия в обратной последовательности.
Перевод руководства с ifixit.com
